У вересні я пробно виїхав у «поле», щоб перевірити, наскільки зручно експлуатувати щоглу Шпиль-8К, куплену у вітчизняного виробника. Знайшов фотографії в архіві й вирішив ними поділитися, а заодно записати для себе характеристики щогли, щоб потім не згадувати й не перемірювати все наново.

Оскільки я зробив лише одну секцію відтяжок замість рекомендованих двох, то вирішив не розкладати всі секції щогли. Хоча в безвітряну погоду, думаю, можна розкладати всі секції: жорсткості вистачає.

Характеристики

У розкладеному стані максимальна висота становить 7.5 метра.

Щогла має 6 труб (63x3мм; 56x2.5мм; 50x2мм; 45x2мм; 40x2.5мм; 35x2мм) і зручну транспортну довжину 1.5 метра. Але якщо не знімати хомути, щоб швидко збирати й розбирати щоглу, то реальна довжина в складеному стані буде 1.90 метра.

Перша секція відтяжок має довжину 4.92 метра, а перший фланець розташований на висоті 3.90 метра. Друга секція відтяжок має довжину 7 метрів, фланець на висоті 6.3 метра.

Радіус кола, по якому встановлюються кілочки для відтяжок, становить 3 метри, і цього більш ніж достатньо.

Встановлення

Це моя перша щогла. В інтернеті я не знайшов рекомендацій та інструкцій зі швидкого встановлення, тому вирішив описати цей процес сам. Сподіваюся, читачі внесуть поправки, і коротка інструкція для початківців таки з’явиться. Подальший текст стосується щогл, які встановлюються висуванням секцій (телескопічних).

До речі, пізніше я знайшов книжки про щогли англійською мовою, треба буде якось прочитати.

• Спочатку треба розрахувати довжини відтяжок за теоремою Піфагора: L = SQRT( RR + HH), де R — радіус встановлення кілочків, H — висота фланця, до якого кріпляться відтяжки.
• Вдома ми нав’язали відтяжки потрібної довжини. На відтяжках з одного боку відміряли довжину R і поставили позначку (перманентним маркером чи ізолентою).
• У полі позначили місце встановлення щогли й за позначками на відтяжках склали конструкцію у формі Y так, щоб позначки зійшлися в центрі уявного кола радіусом R. Дуже бажано, щоб відстані між кінцями відтяжок були однакові. Тоді вийде кут близько 120 градусів, потрібний, щоб утримувати щоглу в усіх напрямках.
• Забити кілочки. До речі, раджу варіант «кілочок+ланцюг»: тоді натяг можна регулювати у великих межах і навіть обійтися без талрепів. Але слід врахувати, що відтяжки мають бути коротші на довжину ланцюга, або просто збільшити радіус встановлення кілочків.
• Встановити п’яту щогли й обов’язково її зафіксувати, інакше щогла може з’їхати.
• Причепити відтяжки, підняти щоглу й підтягнути відтяжки талрепами або перечепивши карабінчики на інші ланки ланцюга.

Наче нічого складного.

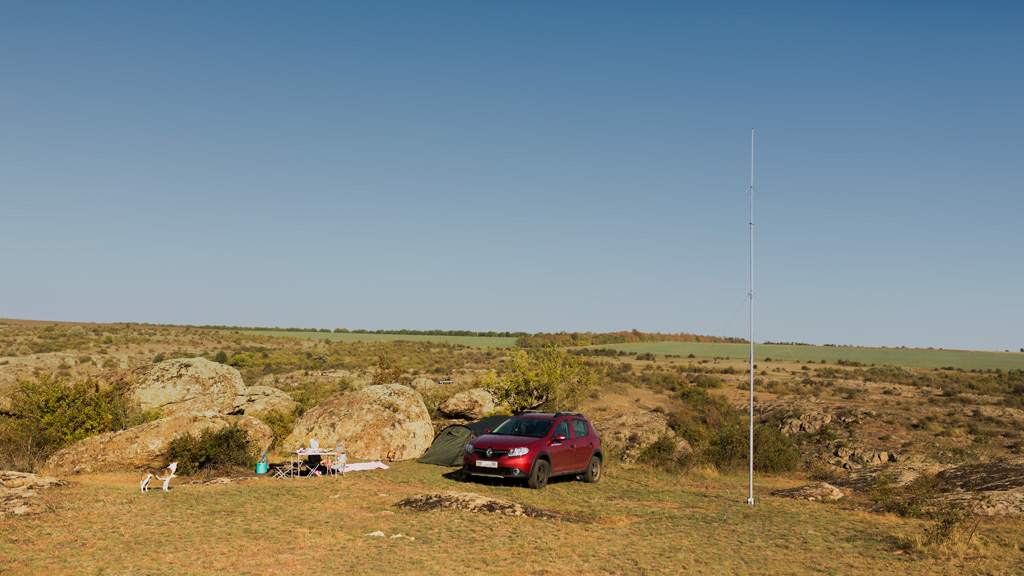

Щогла Шпиль-8К

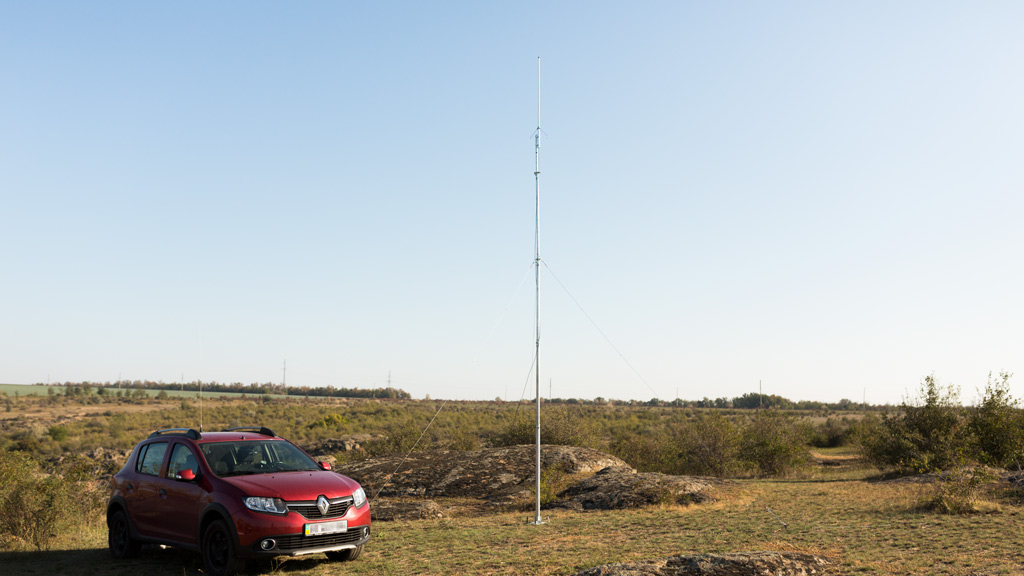

Щогла Шпиль-8К з антеною Storm UV-100

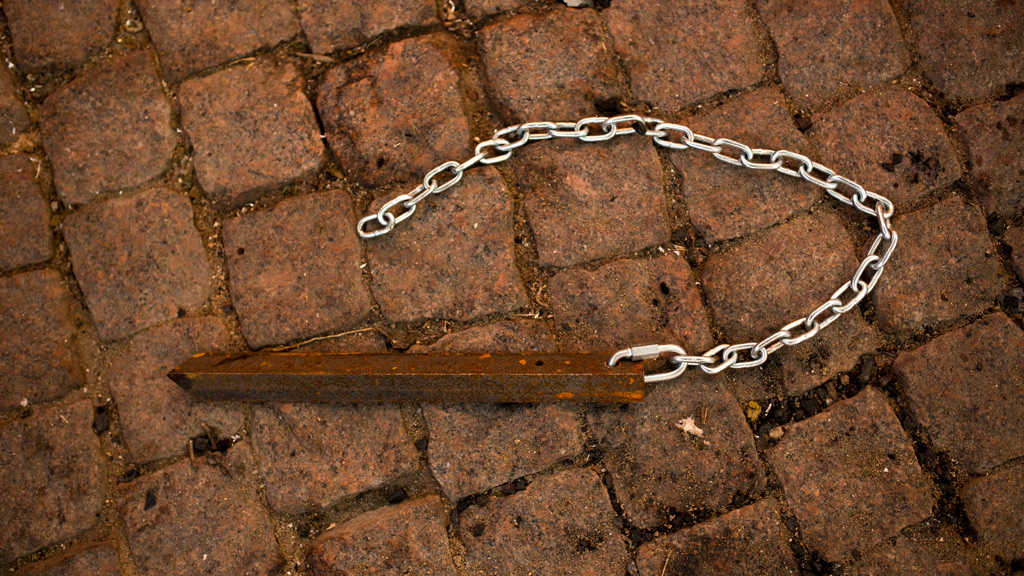

Варіант виготовлення кілочків для відтяжок

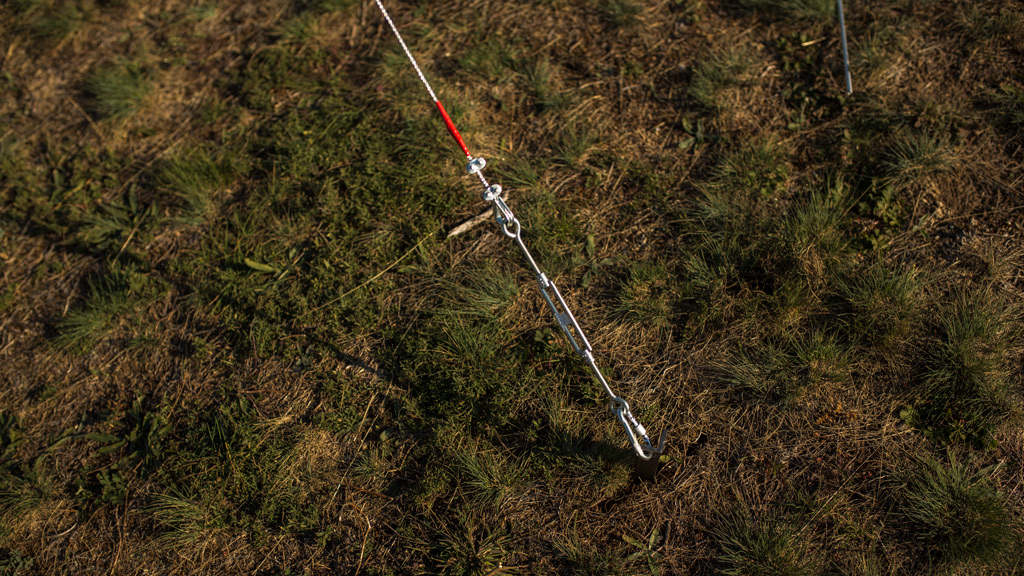

Кріплення відтяжок з талрепами

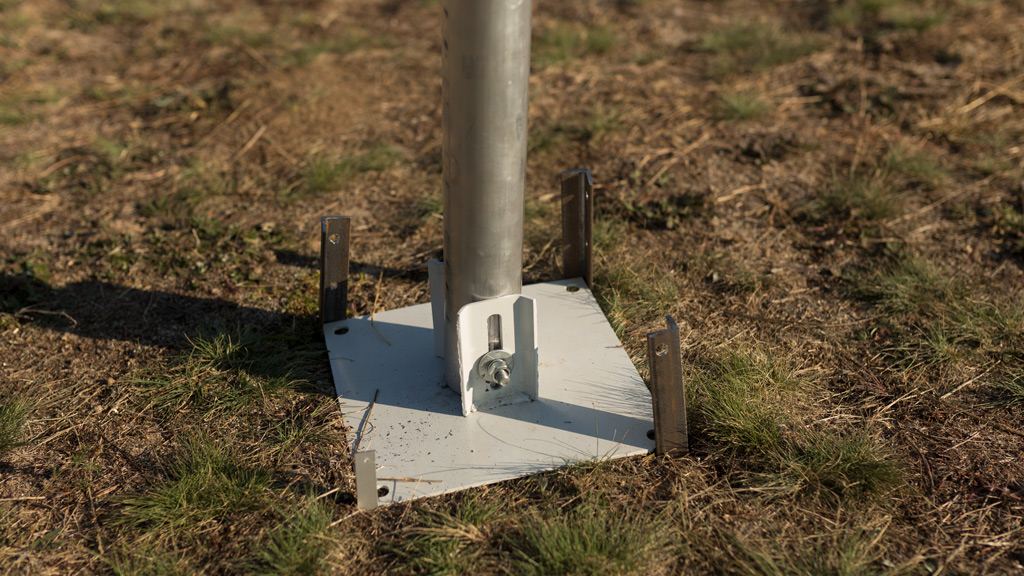

Фіксація п’яти, майже правильна
