Робимо Яґі на 144 МГц від DK7ZB за допомогою 3D-принтера. Початок

1 хв читання

Архівний запис.

Захотілося мені зробити переносну Яґі. Добре й корисне бажання, подумав я. Але спроба зробити її, як усі, закінчилася невдачею: вся конструкція вийшла хиткою й ненадійною. Тому я вирішив узяти до рук 3D-принтер і надрукувати всі кріпильні елементи сам, не шукаючи чогось підхожого по магазинах.

Я вирішив піти на компроміс: бум не надто великий, але щоб було хоч якесь пристойне підсилення. Тому вибір упав на конструкції радіоаматора DK7ZB (Martin Steyer), а саме на версію 6-Element-2-m-50-Ohm-Yagi, Boom 200 cm (Type 1)

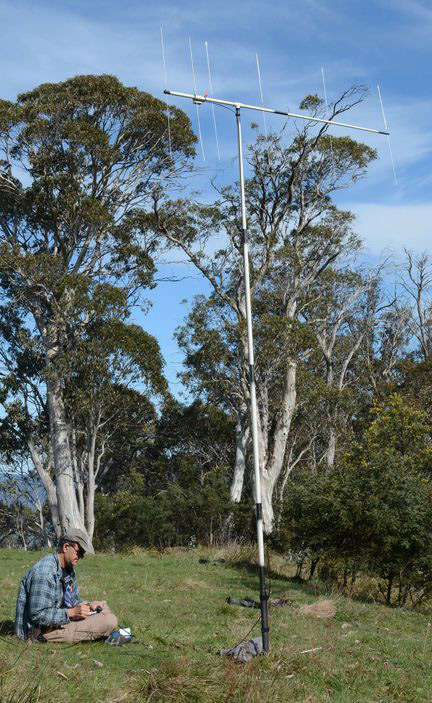

Ось, наприклад, така антена, побудована VK3PF:

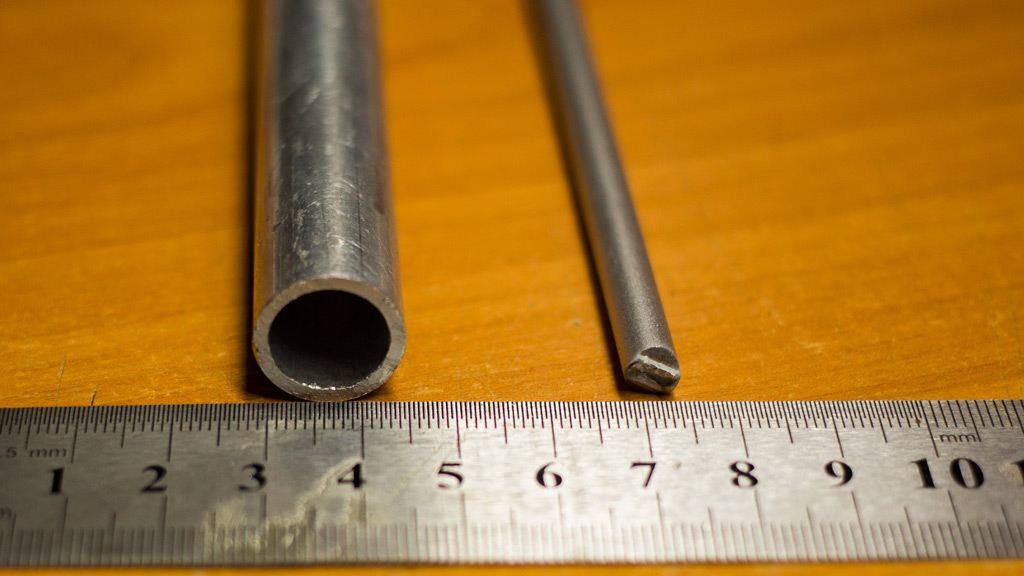

Як бум я взяв алюмінієву трубку 16 мм зі стінками 1.5 мм, завдовжки 2 метри. Для директорів, рефлектора й вібратора — пруток 6 мм (загальною довжиною 5 метрів).

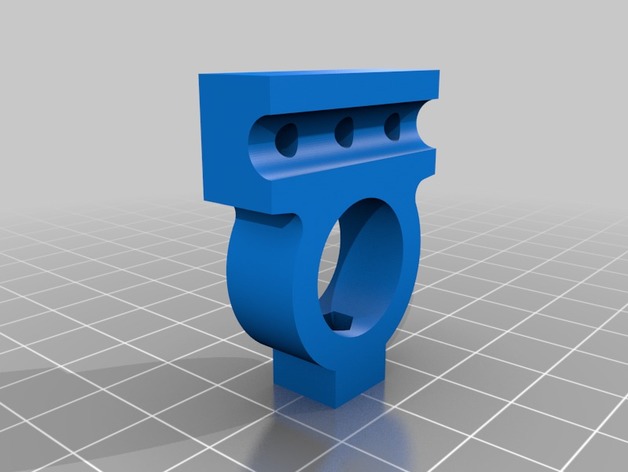

Спочатку робимо модель тримача директорів і рефлекторів. Бажано універсальну модель для буму 16 мм і трубок 6 мм. Для моделювання я використовував програму Autodesk Fusion 360.

Відправляємо модель у форматі STL у слайсер, який підготує пошаровий G-code для 3D-принтера.

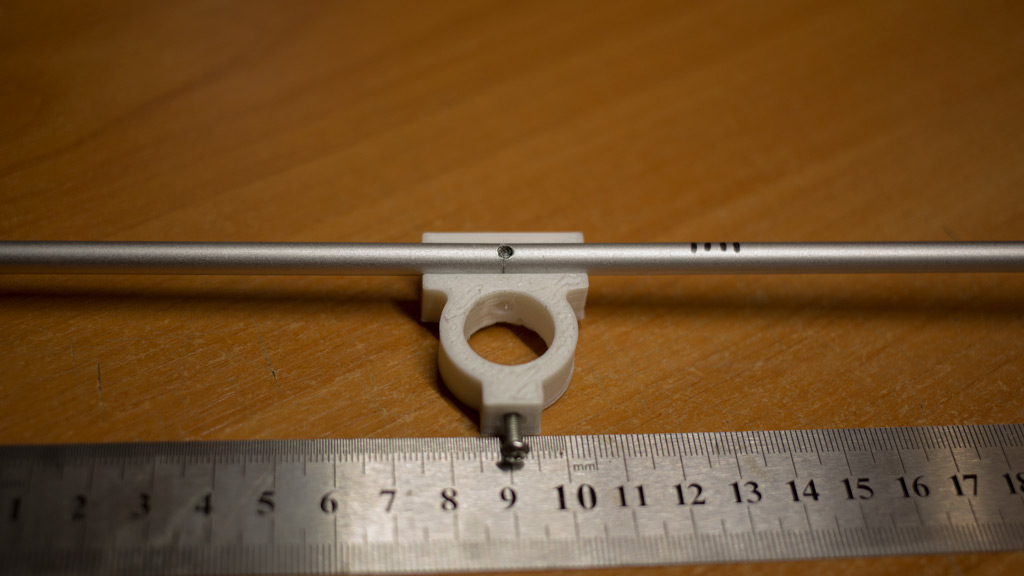

Друкуємо PLA-пластиком, і ось що вийшло.

Щоб утримувати трубку 6 мм, у ній треба просвердлити отвір свердлом 2.7 мм і нарізати різьбу М3. Після цього пруток можна встановити в тримач і прикрутити болтом М3 завдовжки 15 мм. У дно тримача встановлюємо гайку М3; якщо не влазить — прогріваємо термофеном. У цю гайку вкручуємо болт М3: згодом саме вони притискатимуть тримач до буму.

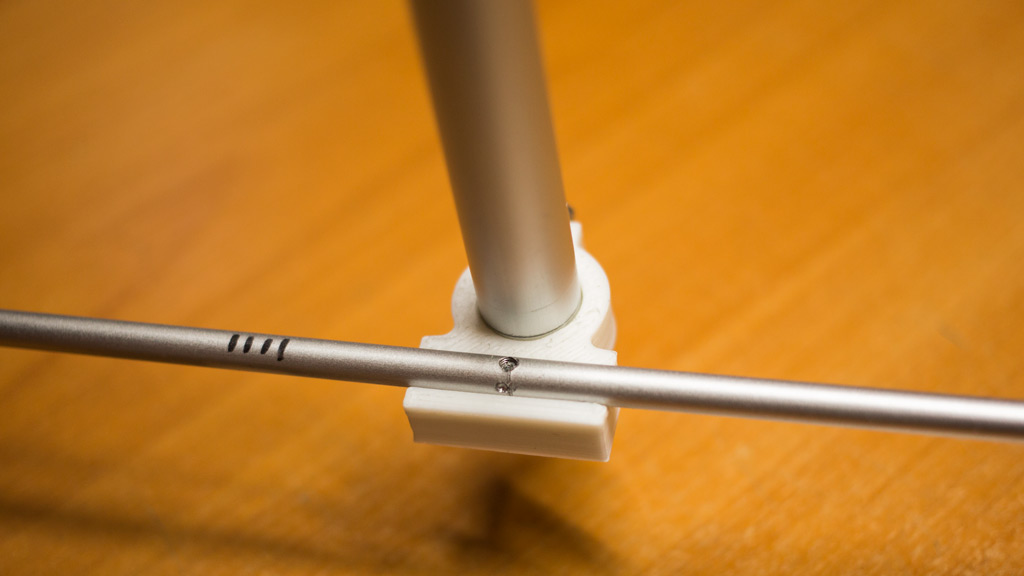

Встановлюємо цю збірку на бум. Зручно, що центр прутка припадає на верхню площину тримача, тому не треба вираховувати зміщення від місць встановлення директорів і рефлекторів.

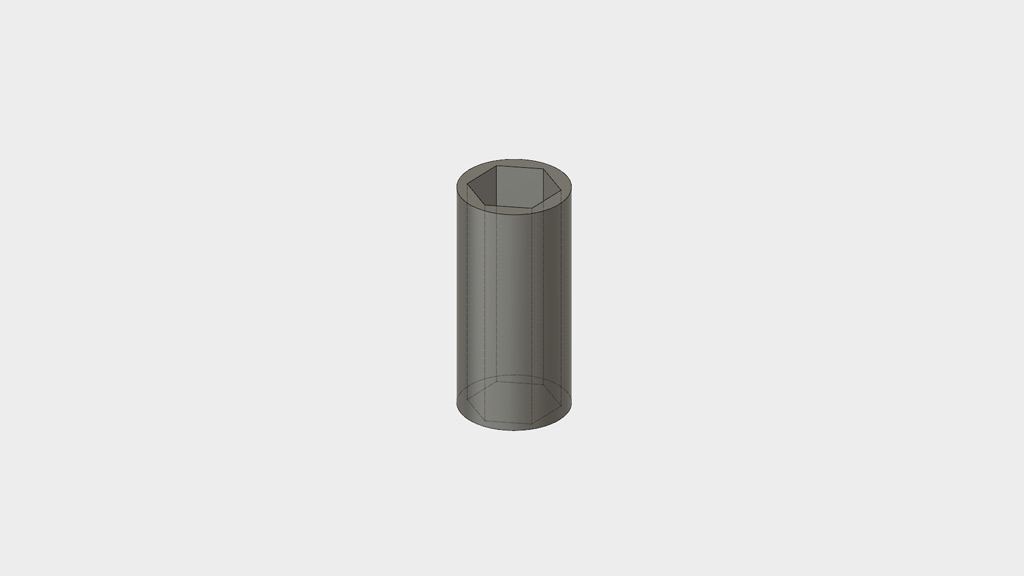

Оскільки антена має бути переносною, двометровий бум я вирішив розрізати навпіл і з’єднувати накручуванням на болт, як спис. Для цього друкуємо деталь, у яку запресовуємо довгу гайку М6. Потім усе це запресовуємо в трубку буму — і в одну метрову трубку, і в другу. З одного боку вкручуємо болт М6 на червоний локтайт (або суперклей), щоб він ніколи не викручувався.

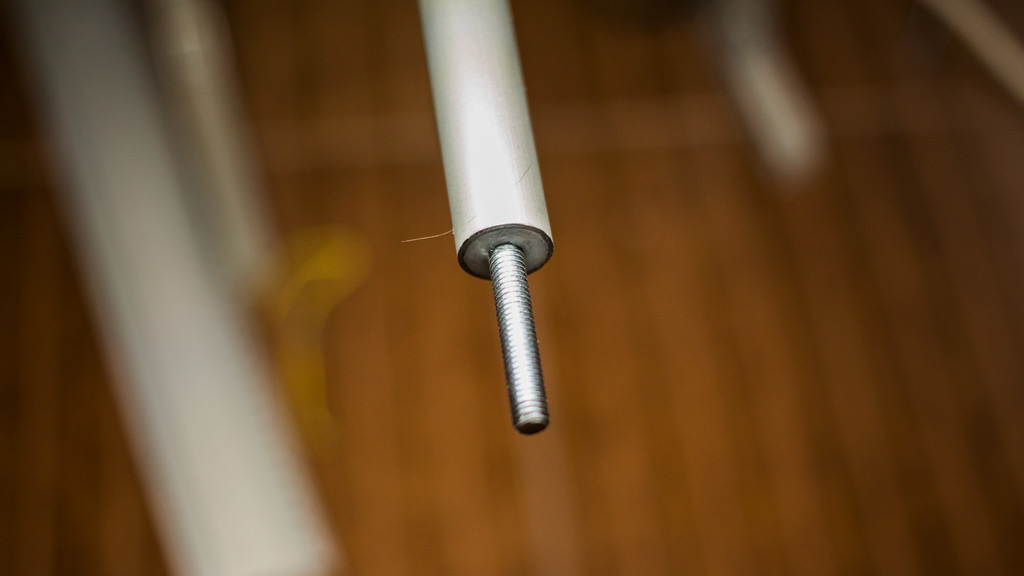

У результаті виходить така конструкція:

Але згодом, поміркувавши над способом монтажу антени, я додав у місце з’єднання буму «вушко» v0.1, у яке протягуватиметься мотузка для утримання буму.

У наступних частинах:

  • Виготовлення вібратора
  • Випробування антени
