Як визначити хвильовий опір кабелю
Архівний запис.
Іноді до рук потрапляє немаркований коаксіальний кабель. Щоб визначити його хвильовий опір, можна скористатися антенним аналізатором RigExpert або будь-яким іншим noname.
Але виявляється, все набагато простіше: достатньо штангенциркуля й калькулятора.

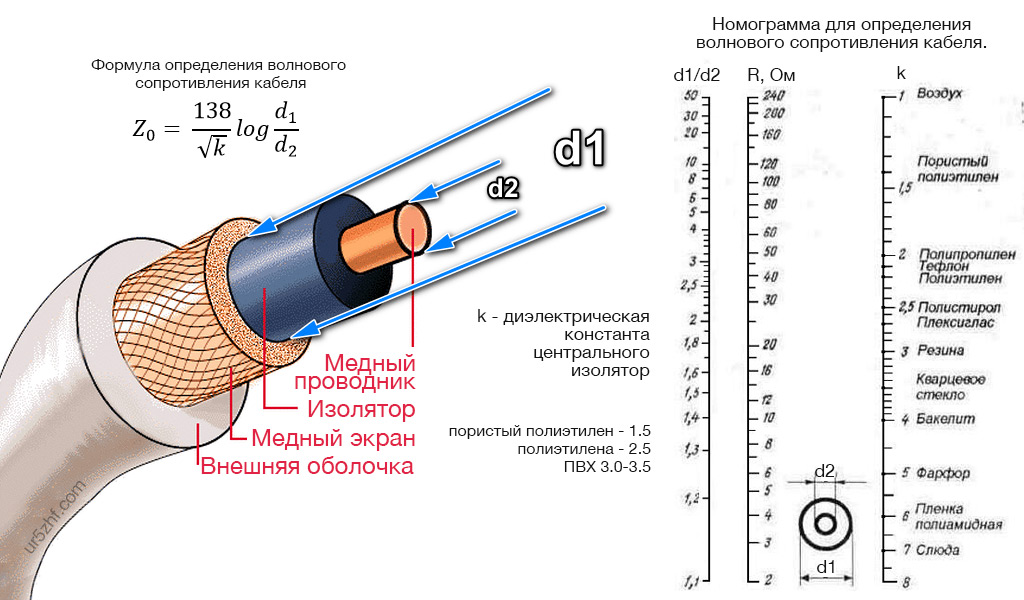

Наприклад, є кабель RG-213 з діаметром центральної жили 2.7 мм і діаметром ізолятора 7.5 мм зі спіненого поліетилену (1.5). Підставляємо значення у формулу (log(7.5мм/2.7мм)/sqrt(1.5))*138 Ом = 49.9 Ом
