Антена Яґі і 3D-принтер, частина третя

Після кількох 2-, 6- і 7-елементних Яґі-Уда конструкції DK7ZB я вирішив замахнутися на 13 елементів із 9-метровим бумом. Вихідні дані взяв на сайті Мартіна.

Вібратори різав труборізом із запасом 0,5 мм, а потім доводив розмір напилком, заодно знімаючи задирки.

12 травня ми з В’ячеславом UT5ZC виїхали в квадрат KN56WW, щоб перевірити конструкцію першої longyagi.

Пізніше, 19 травня, разом з UT5ZC та Андрієм UR5ZTS виїхали перевірити антену за допомогою RigExpert AA-230PRO.

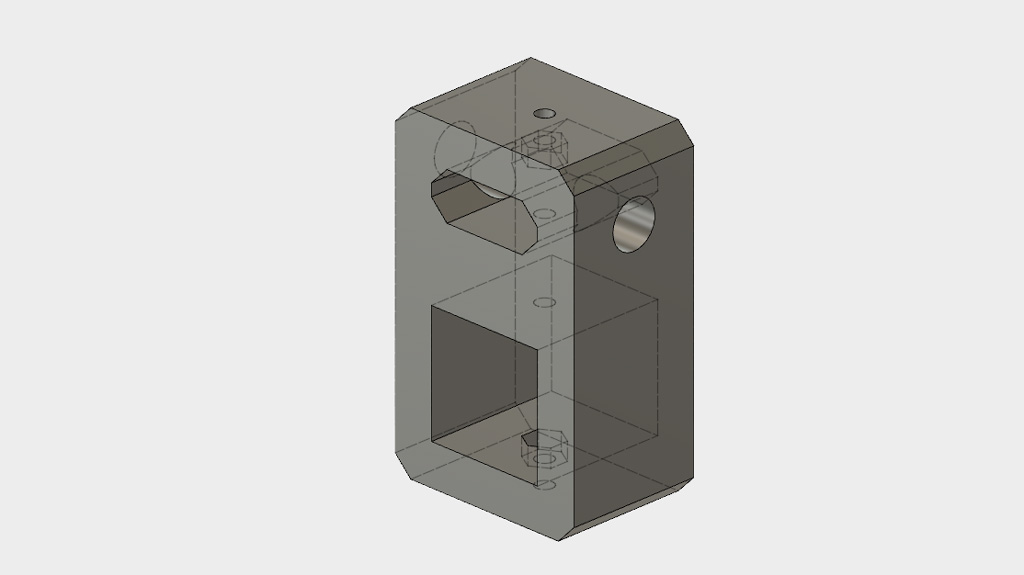

Тримач директора або рефлектора 20х20х8 мм

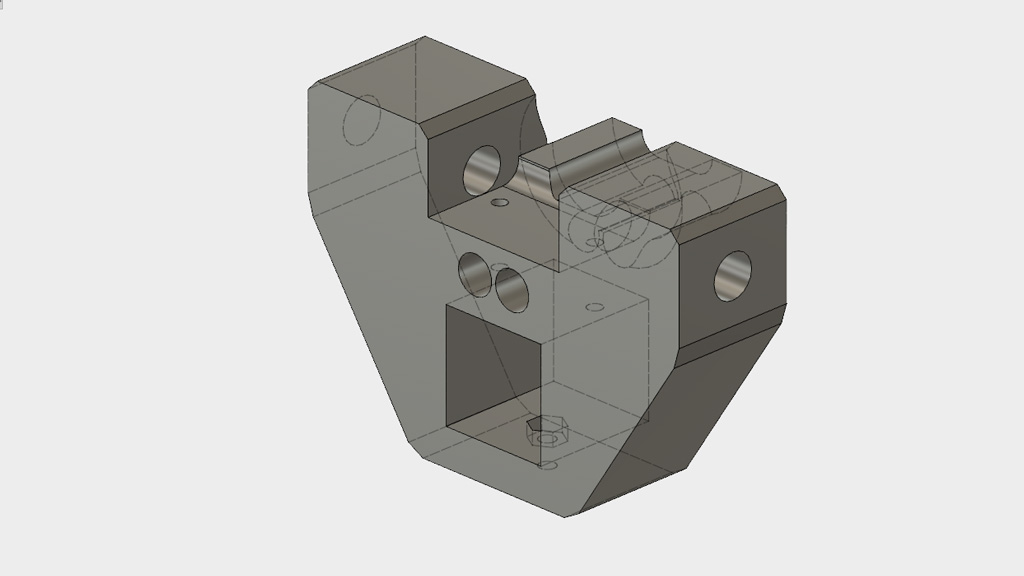

Тримач вібратора 20х20х8 мм

Ви можете завантажити STL-модель тримача вібратора Яґі, а також тримача директора й рефлектора, щоб їх надрукувати.

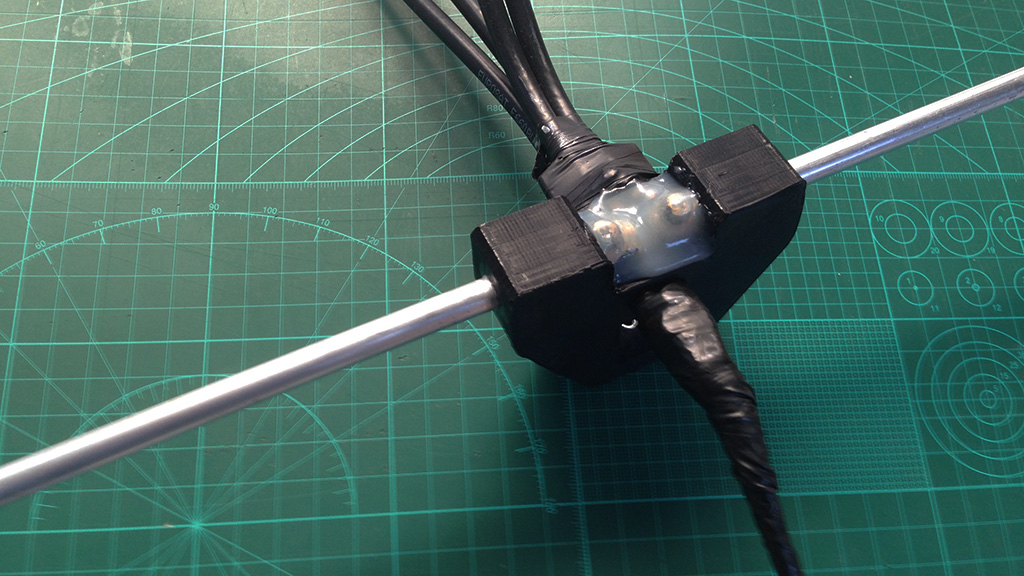

Надрукований тримач вібратора для Яґі

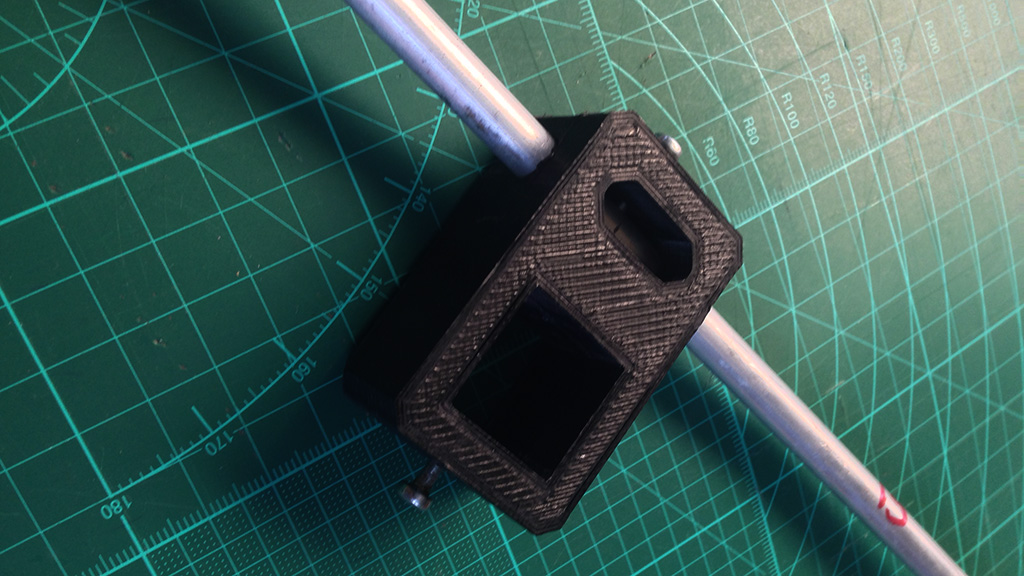

Надрукований тримач директора для Яґі

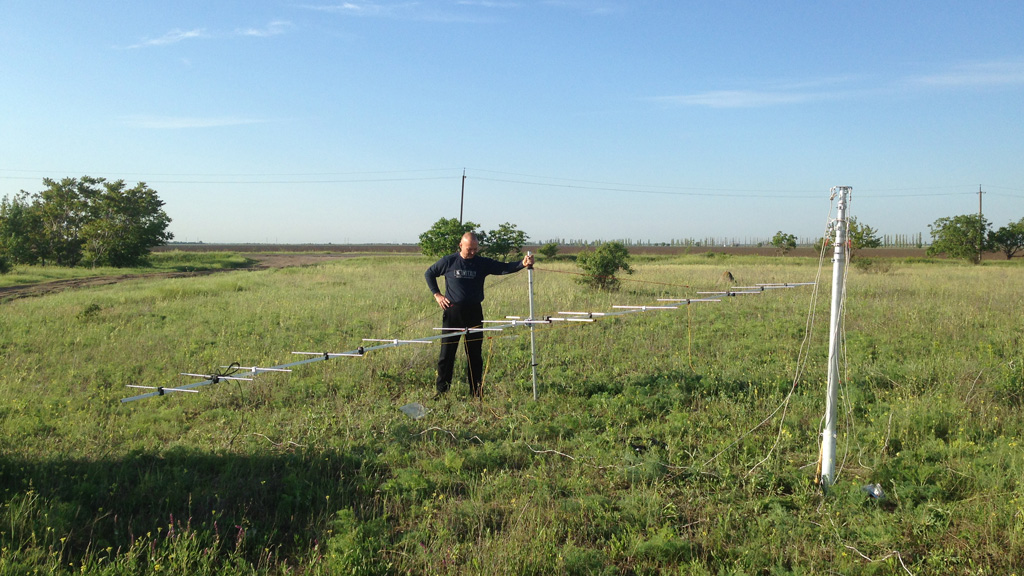

UT5ZC допомагає складати антену Яґі-Уда

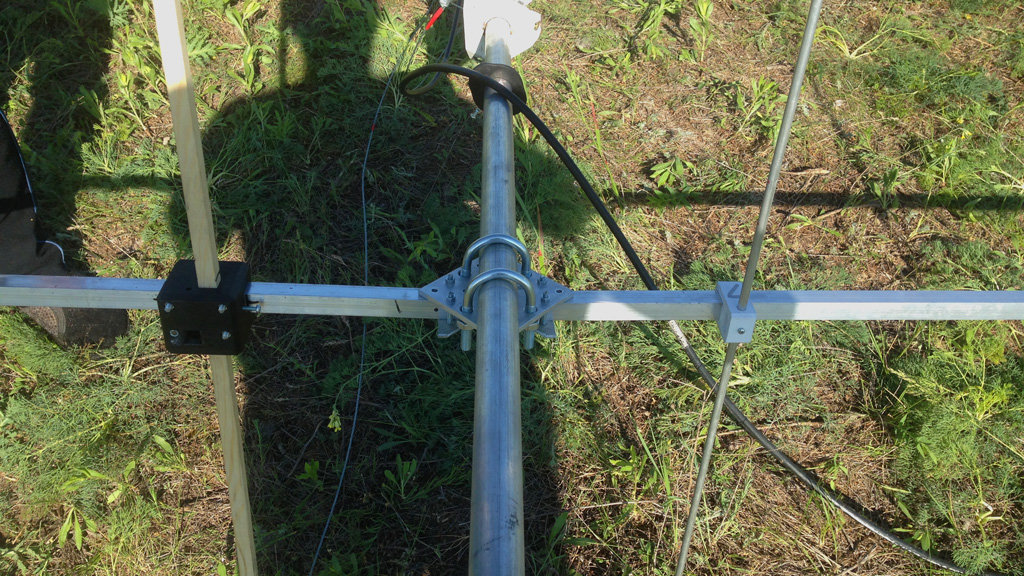

Перший варіант кріплення буму до щогли

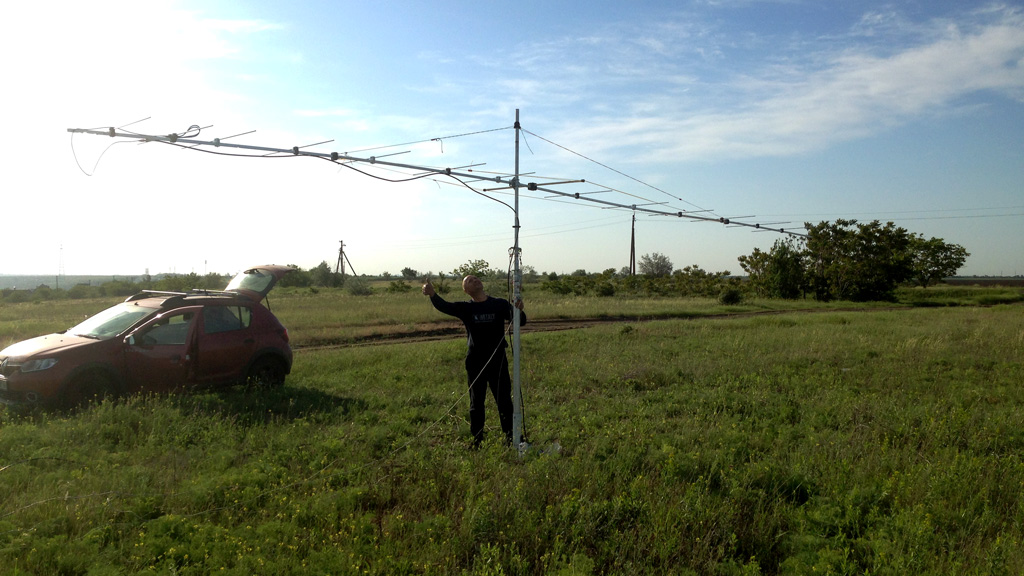

Перевірка антени на мінімальній висоті

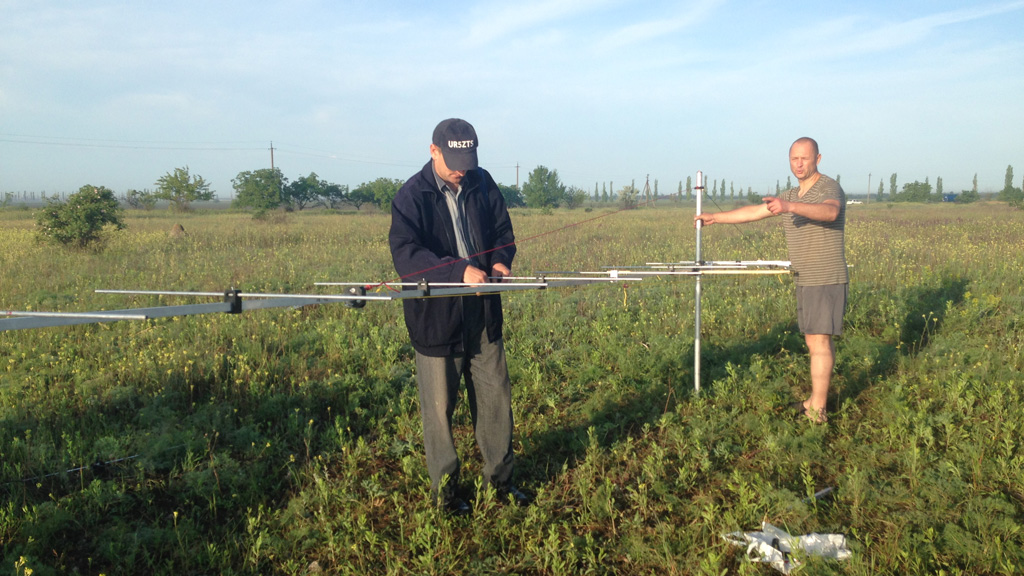

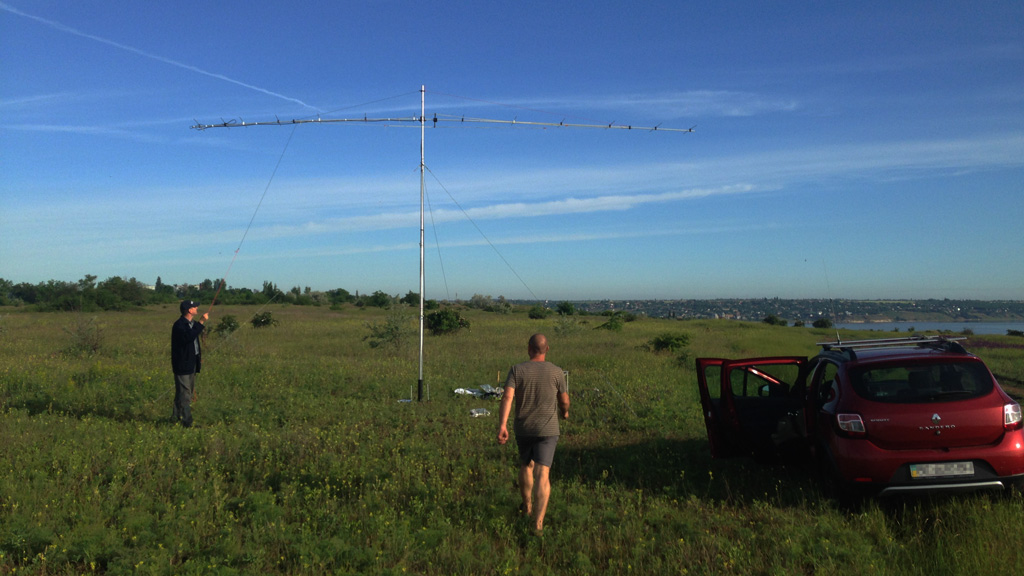

UR5ZTS і UT5ZC

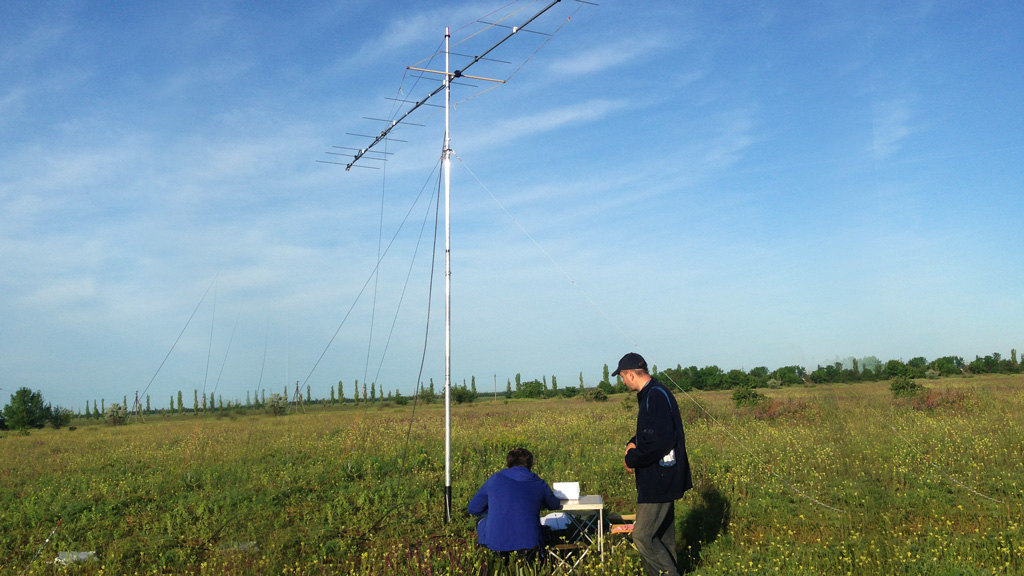

UR5ZHF і UR5ZTS

UR5ZTS і UT5ZC

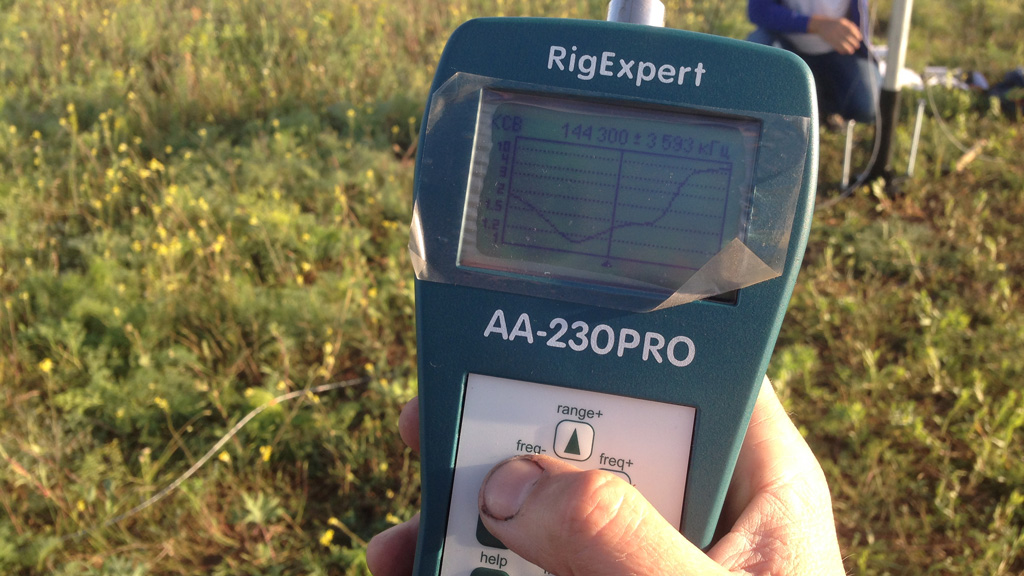

Перше вимірювання після складання антени, показники не дуже

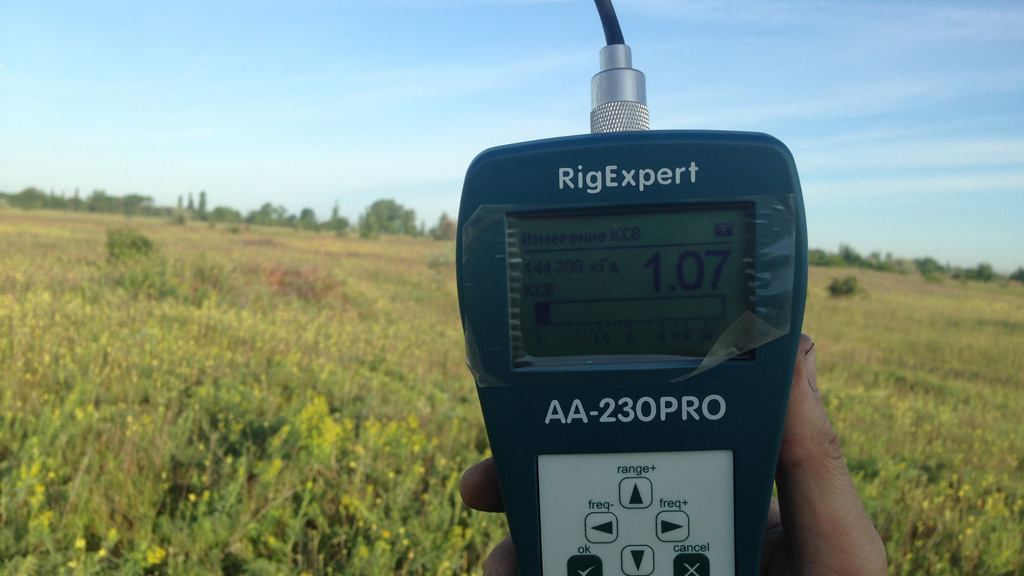

Мінімальний КСВ на висоті 2 метри, без прив’язаного до буму кабелю

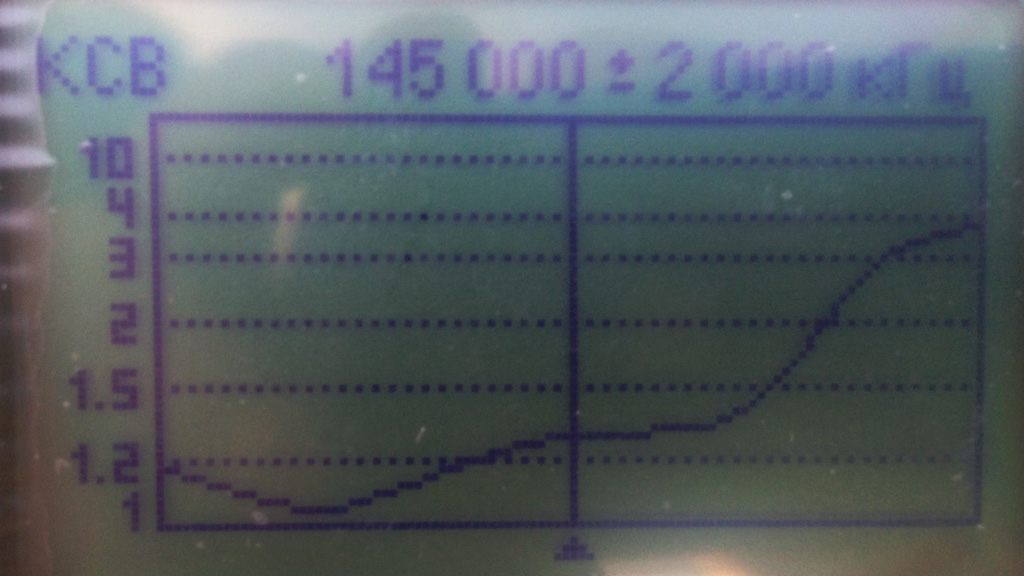

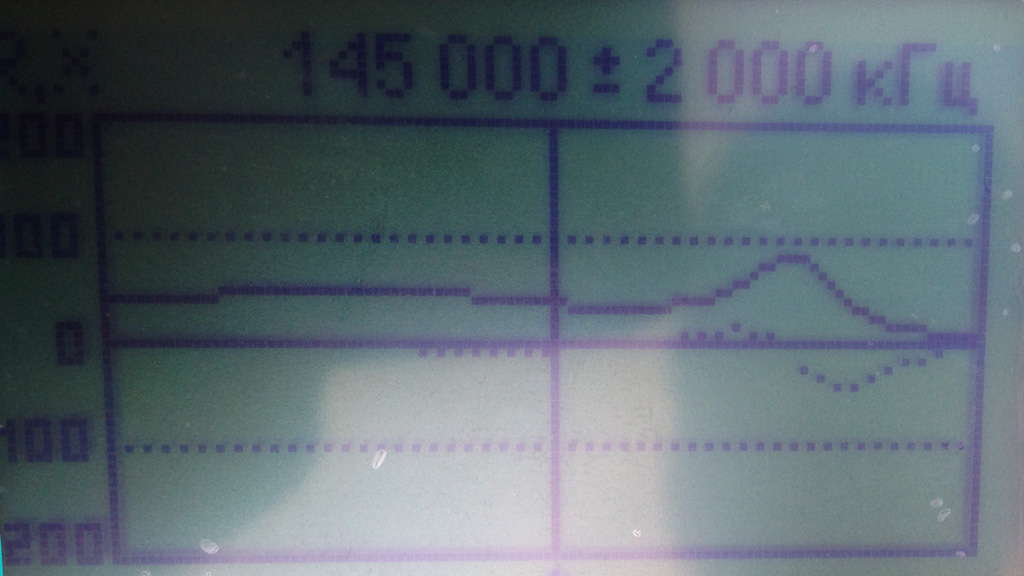

Графік КСВ від 143 МГц до 147 МГц

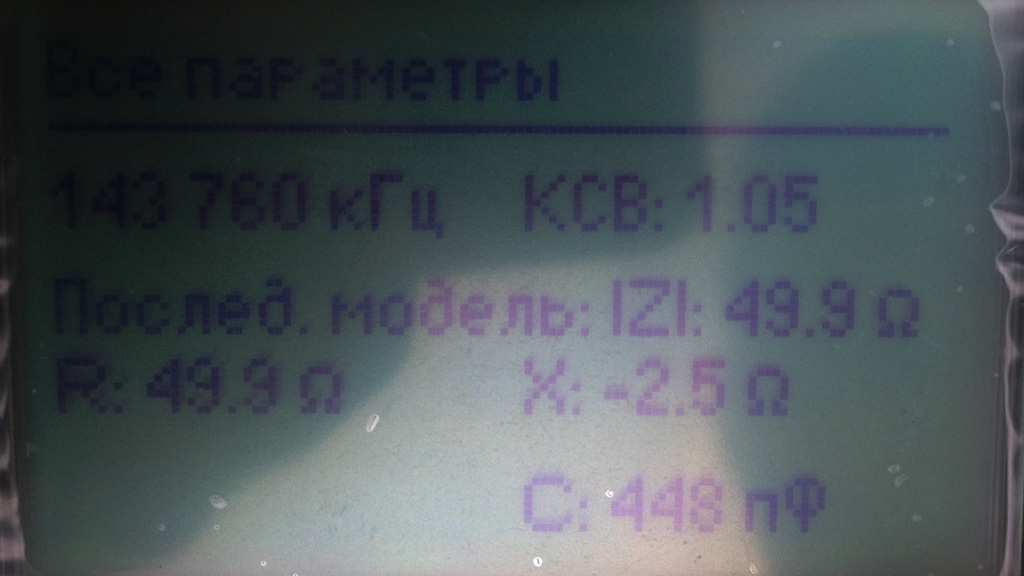

Усі параметри на частоті з мінімальним КСВ, 143.760 МГц

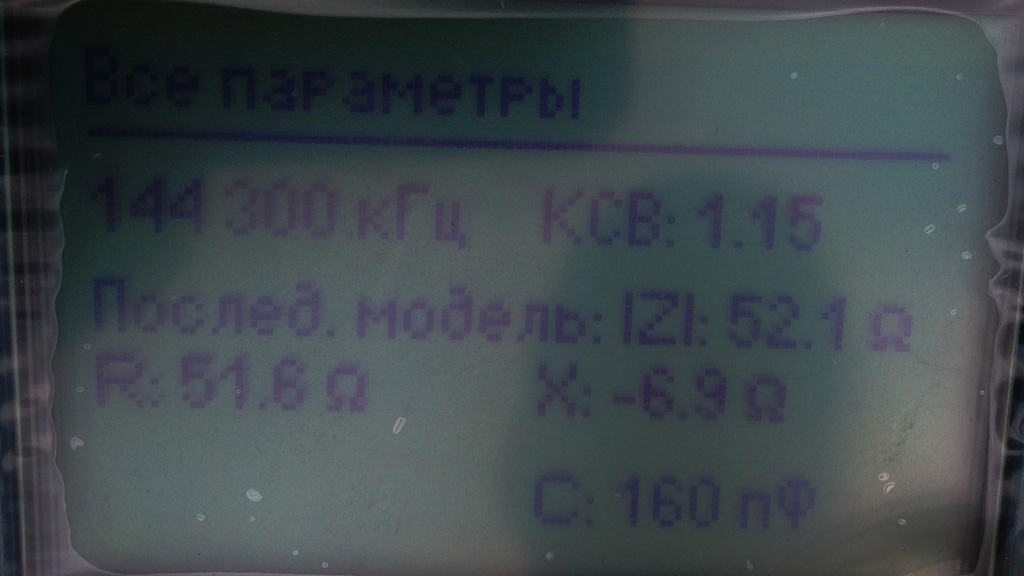

Усі параметри на частоті 144.300 МГц

UT5ZC провів QSO з Геннадієм US4IEK (квадрат KN87UX): відстань 446 км, потужність 5 Вт, отримали рапорт 55.

Дякую UT5ZC, UR5ZTS, US4IEK та UY5HF за допомогу й консультації.
