Перемикач антен для УКХ

Коли я робив нову УКХ-антену, мені знадобилося перемикати вертикальну й горизонтальну поляризації, які стоять на одному бумі. Щоб заощадити на кабелі зниження, перемикач має бути ближче до буму, а отже, потрібне реле. Найпростіше взяти РЕВ-14 за 800 грн (ціна на квітень 2018 року).

Але яка ж тут економія, якщо за ці гроші на OLX можна купити 20 метрів RG-213? Тому я вирішив винайти велосипед.

За основу я взяв пропозицію доктора фізико-математичних наук А. Ф. Кардо-Сисоєва.

Приклади сторінок звіту

Далі цитата зі статті, яку багато разів передруковували в інтернеті. На жаль, першоджерела я не знаю.

Під час виготовлення цього реле отримано такі результати:

— КСХ у смузі частот від 100 кГц до 500 МГц — 1 : 1,05;

— 500…1000 МГц — 1,05 : 1,1.

Виготовлення реле:

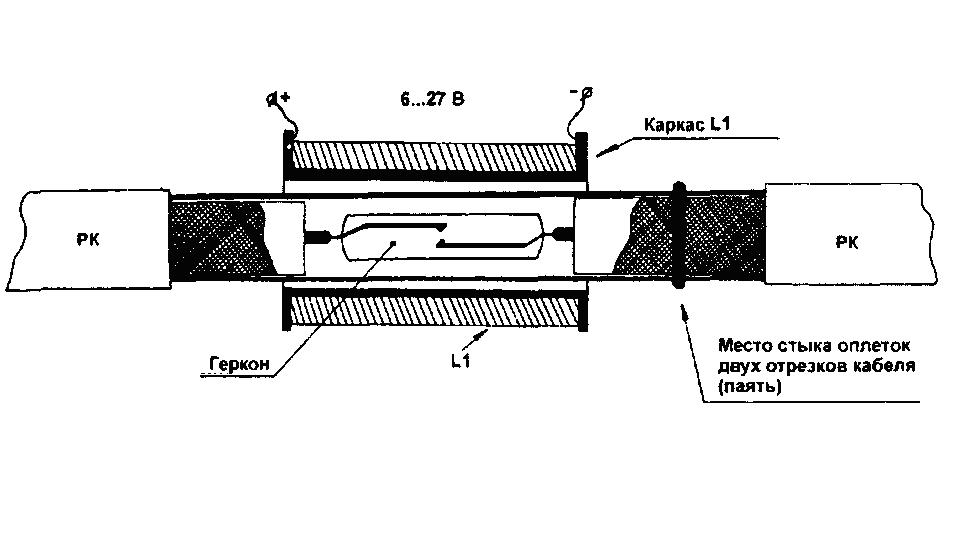

— обробивши кабель, як показано на рисунку, припаюємо геркон (геркон можна взяти будь-який, усе залежить від «задачі», яку треба виконати);

— обгорнувши геркон фторопластовою плівкою (на рисунку цього не показано), надягаємо зверху мідне обплетення (панчоху) і пропаюємо, як показано на рисунку;

— каркас котушки L1 виготовляємо з будь-якого діелектричного матеріалу (фторопласту, оргскла, ебоніту тощо). Можна взагалі обійтися без нього: склеїти гільзу з картону або покласти на обплетення ізоляційну стрічку, а поверх намотати провід;

— для намотування котушки використовують провід ПЕЛ-2 або аналогічний, кількість витків — від 500 до 2000, діаметр проводу — 0,05…0,25 мм.

Опір котушки для різних напруг спрацювання такий:

• 6 В — 90 Ом
• 12 В — 170 Ом
• 27 В — 350 Ом

Закріпивши котушку там, де розташований геркон, усю конструкцію обмотують ізоляційною стрічкою, а зверху, якщо треба, промазують герметиком, який використовують під час ремонту автомобілів.

Випробування показали високу надійність цього реле. За потужності передавача 100 Вт проблем із комутацією антени не виникало (комутувати треба лише при вимкненому передавачі).

Мені потрібен був саме перемикач антен, і ще хотілося мати змогу використовувати його з іншими антенами. Тому я зібрав конструкцію, яку ви побачите нижче.

Спершу знайшовся провід ПЕТ-155 діаметром 0,25 мм. Одразу скажу, що це товстий провід, краще брати 0,18–0,15 мм. На 3D-принтері я надрукував каркас для котушки, який надягається на перемикальний геркон МКС-52201. Намотавши скільки там вийшло витків, я домігся, що геркон перемикається від 4 вольт при струмі 100 мА.

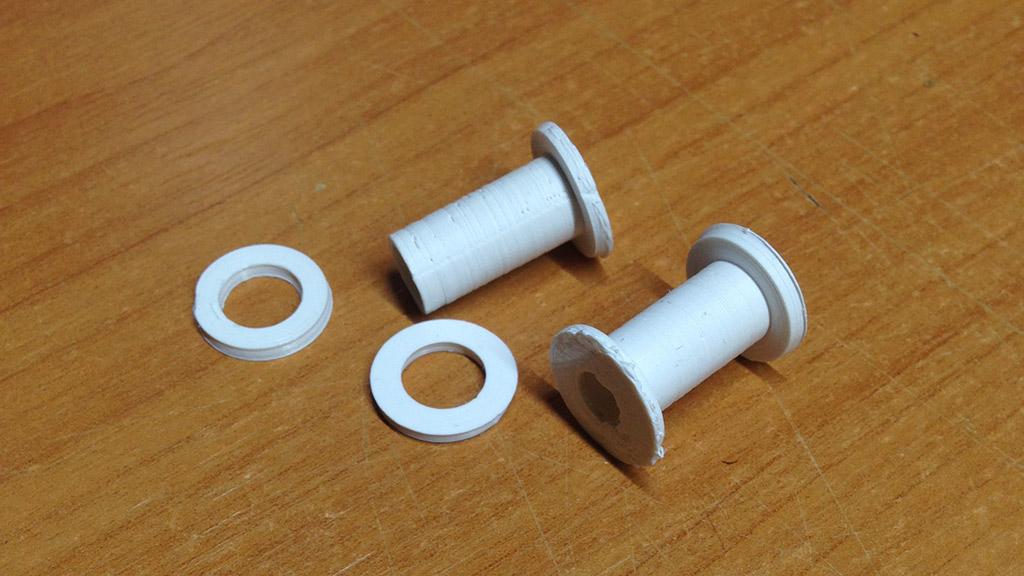

Каркас котушки

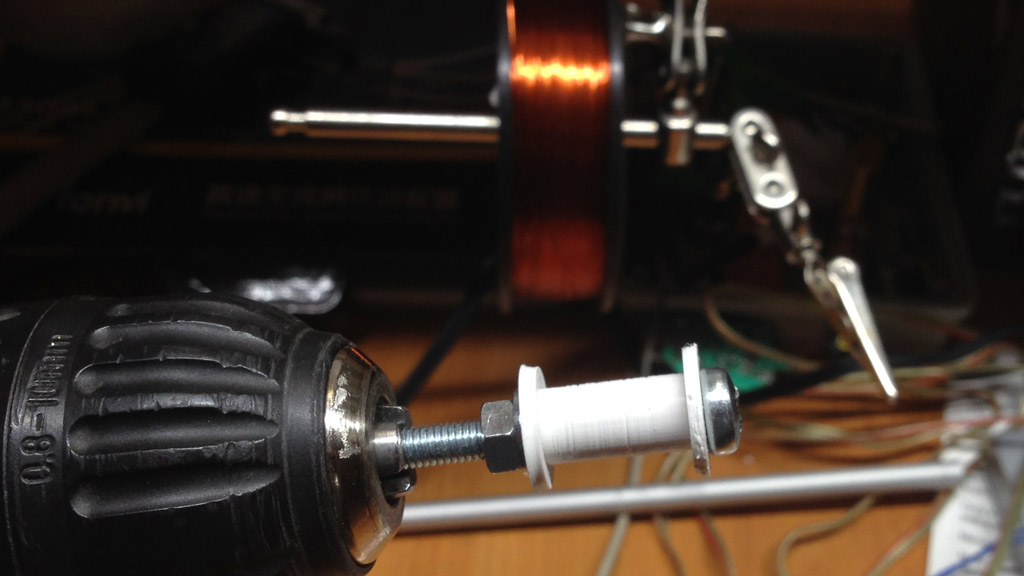

Найпростіший спосіб намотати котушку

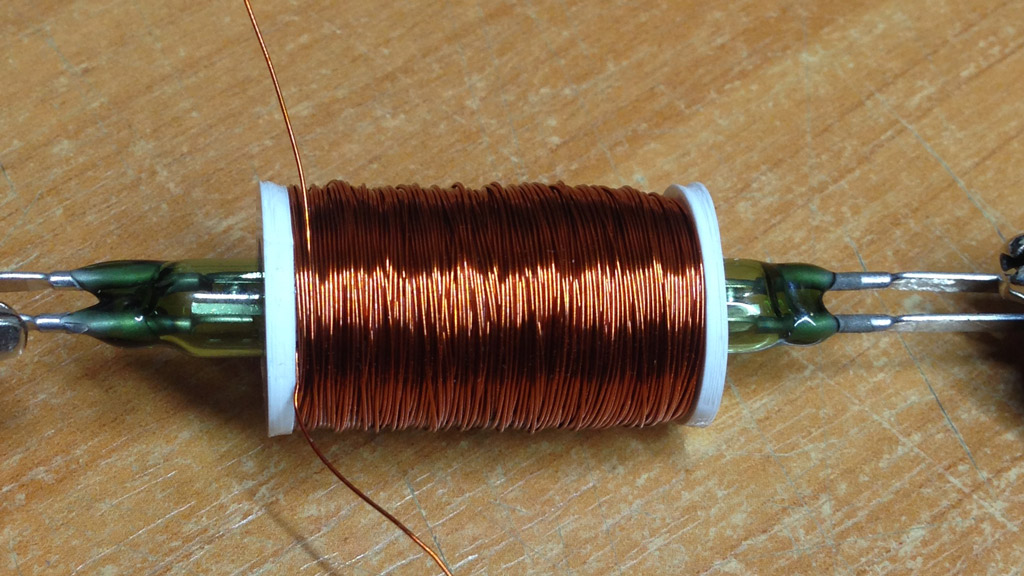

Котушка надіта на геркон

Корпусом перемикача (комутатора, реле — називайте як хочете) став алюмінієвий профіль 25х25х1,5 мм: на нього чудово ставали роз’єми SO-239 і в нього вміщалася котушка з герконом.

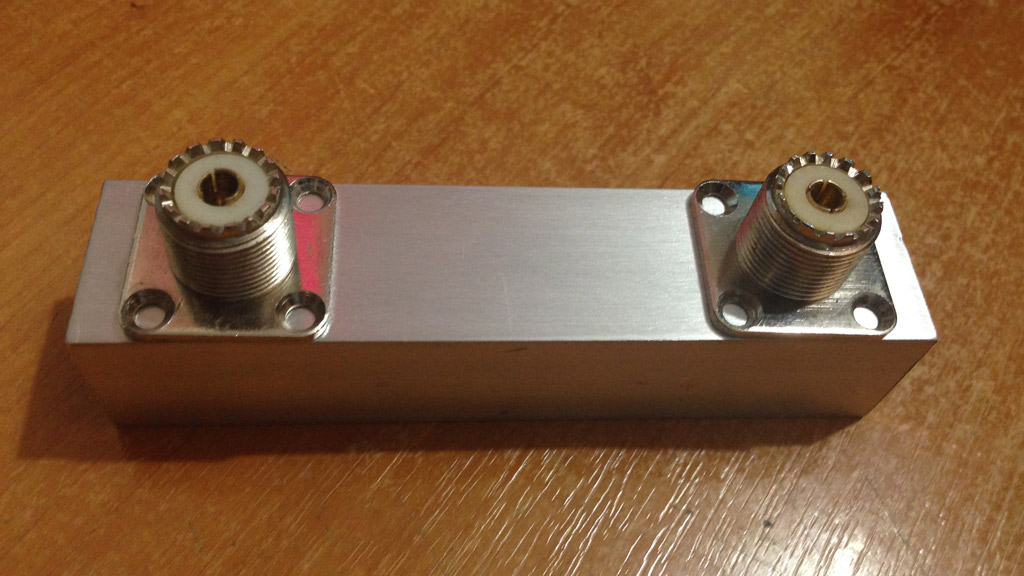

Приміряння роз’ємів SO-239 на алюмінієвий профіль 25x25x1,5 мм

Нарізав і просвердлив профіль, прикрутив роз’єми й розпаяв контакти.

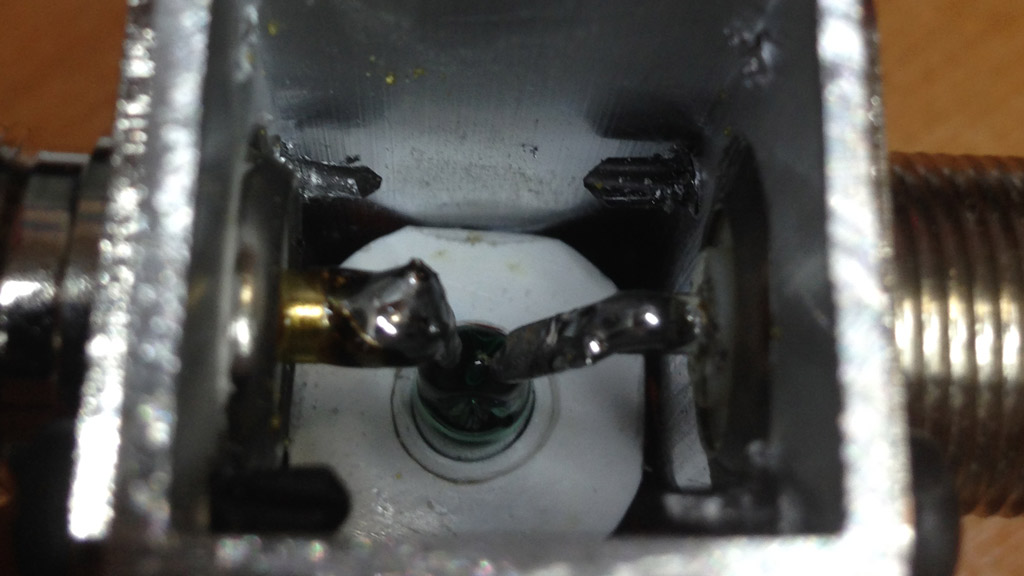

Нутрощі

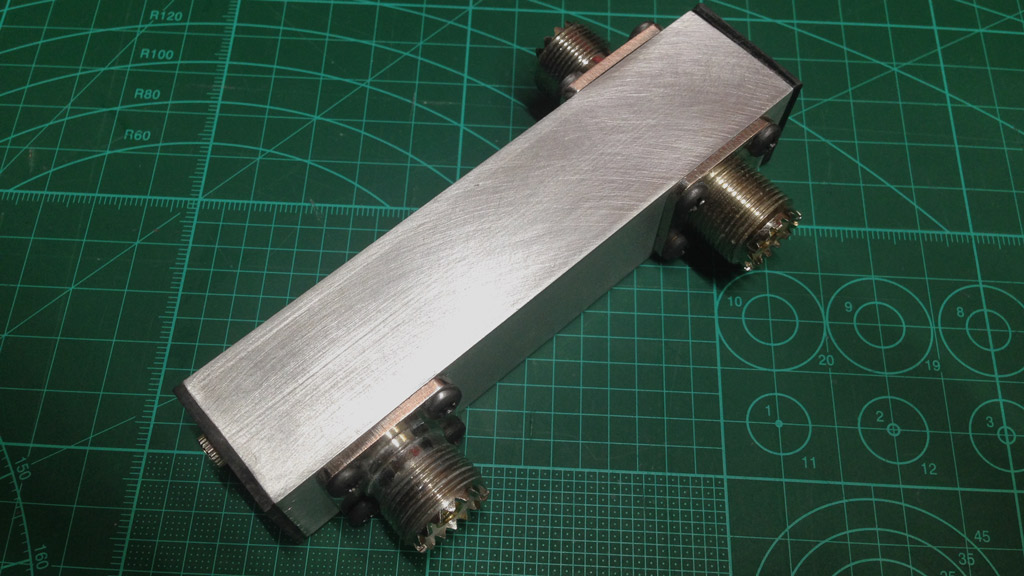

Коли я надрукував заглушки й поставив роз’єм для підключення котушки, вийшла ось така конструкція перемикача УКХ-антен.

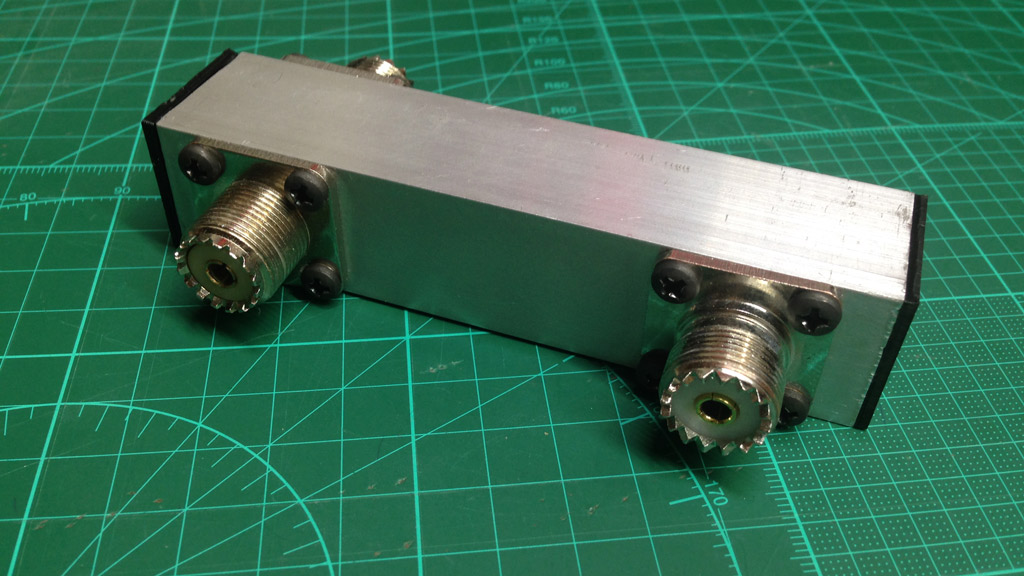

Готовий перемикач антен на УКХ

Коли я ввімкнув це реле в розрив кабелю, КСХ на 145.500 змінився на 0,1 одиниці (було 1,2, стало 1,3). Мене це поки влаштовує. Ємність розімкненого контакту відносно перемикального виявилася 2 пФ. Під час роботи в ефірі зі станціями, які приймалися на межі чутності, вмикання й вимикання реле в розриві кабелю ніяк не впливало на прийом. Подальша експлуатація покаже, чи має ця конструкція право на життя.

Вартість:

• геркон — 20 грн
• профіль, 1 метр — 40 грн (використано 10 см)
• роз’єми SO-239 — 30 грн (потрібно 3 шт.)
• провід, 100 грамів — 200 грн (використано 20 грамів)

Разом: 220 грн, а задоволення від процесу — безцінне :-)
