Авіаційний приймач Flightradar24

Сьогодні приїхав комплект приймального обладнання FR24 Box Receiver. Цей комплекс призначений для приймання інформації від радіолокаційних відповідачів, встановлених на борту повітряного судна, що працюють у режимах Mode-AC, Mode-S та ADS-B. Завдяки цій технології з’являється можливість безпосередньо приймати й декодувати сигнали, що передаються з борту ПС: позивний і тип ПС, поточний курс і координати, швидкість, висоту польоту, код відповідача. Дані в автоматичному режимі передаються на сайт Flightradar24, де кожен охочий може подивитися поточну повітряну обстановку.

Докладніше про технологію можна почитати на сайті радарспоттерів adsbradar.

Увесь комплект обладнання запакований ось у таку велику коробку. Склад комплекту: приймальна антена, розрахована на частоту 1090 МГц, високочастотний коаксіальний кабель, ethernet-кабель, GPS-антена, приймач, блок живлення та кріпильний хомут для встановлення антени. Бонусом приїхав фірмовий брелок.

Посилка прийшла у великому ящику

Усе запаковано бульбашковою плівкою

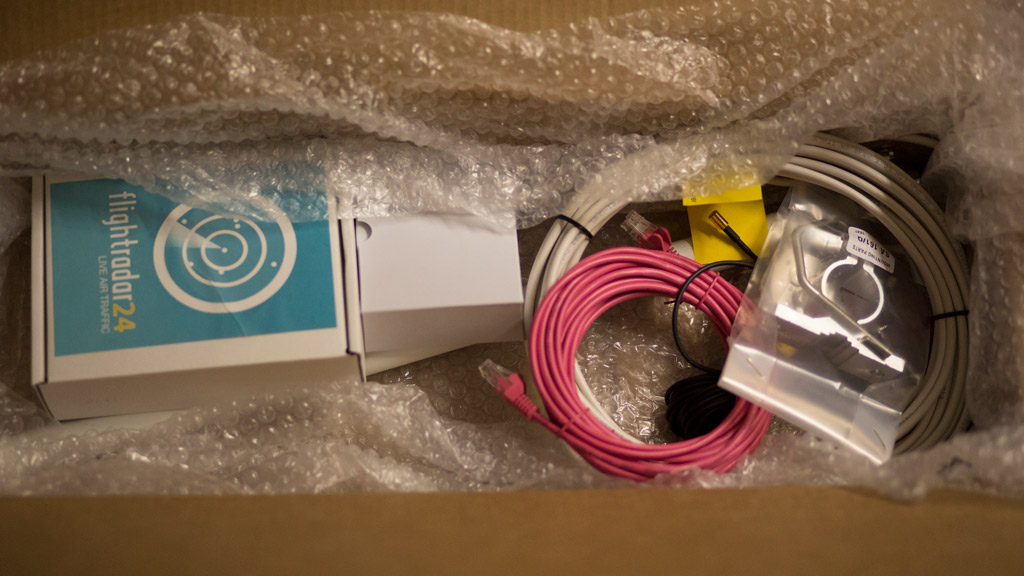

Це все, що було всередині

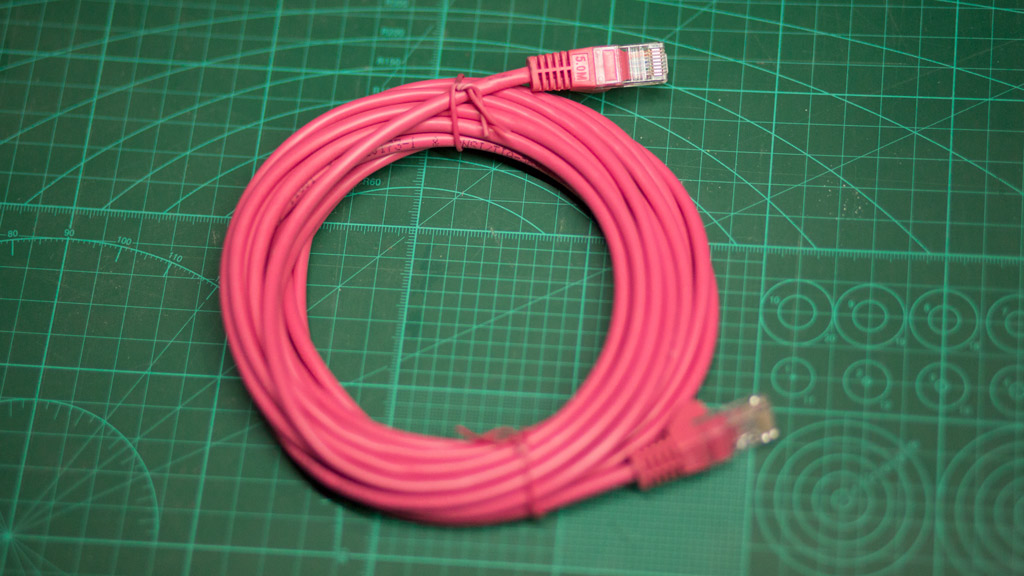

5 метрів Ethernet-кабелю для підключення до інтернету

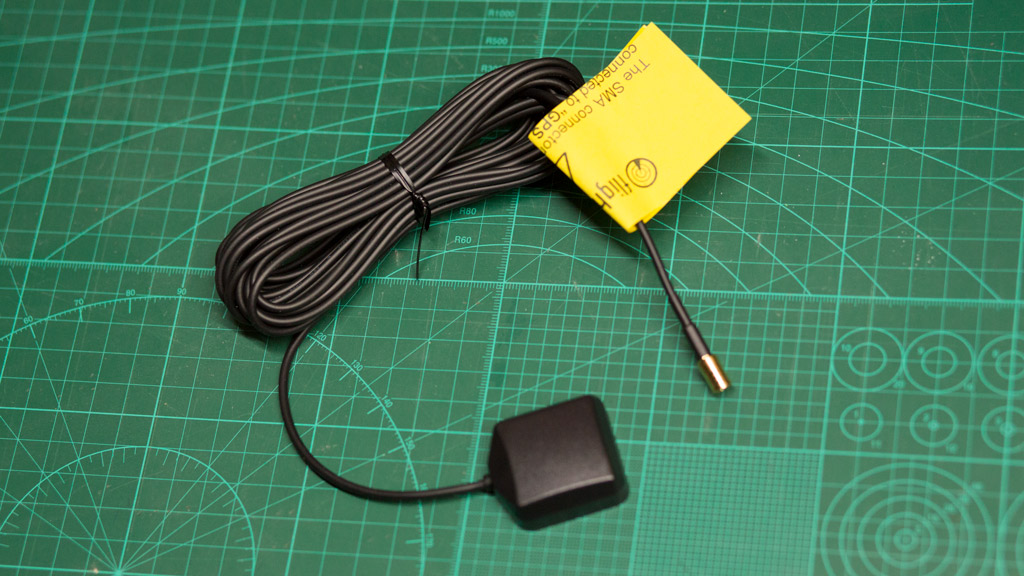

GPS-антена з магнітною основою для роботи MLAT-позиціонування

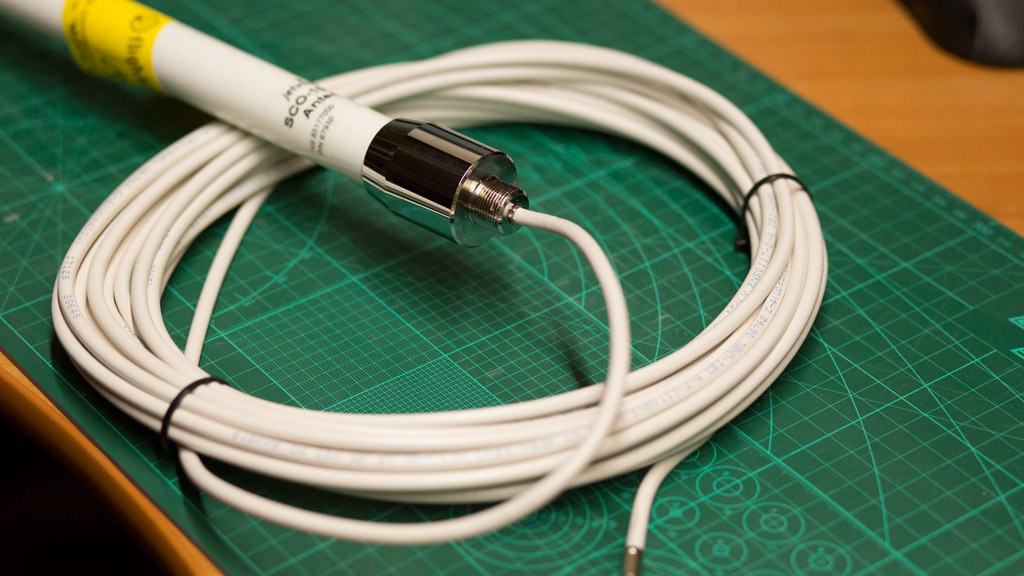

Колінеарна антена SCO-1090-MCX 54 см з кабелем 10 метрів

Нутрощі антени можна подивитися тут.

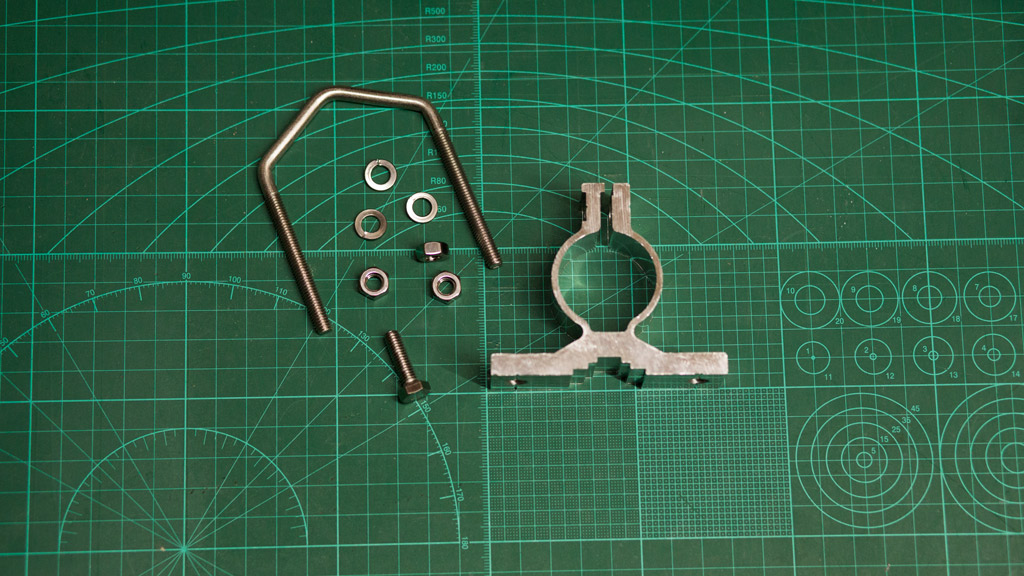

Кріплення антени

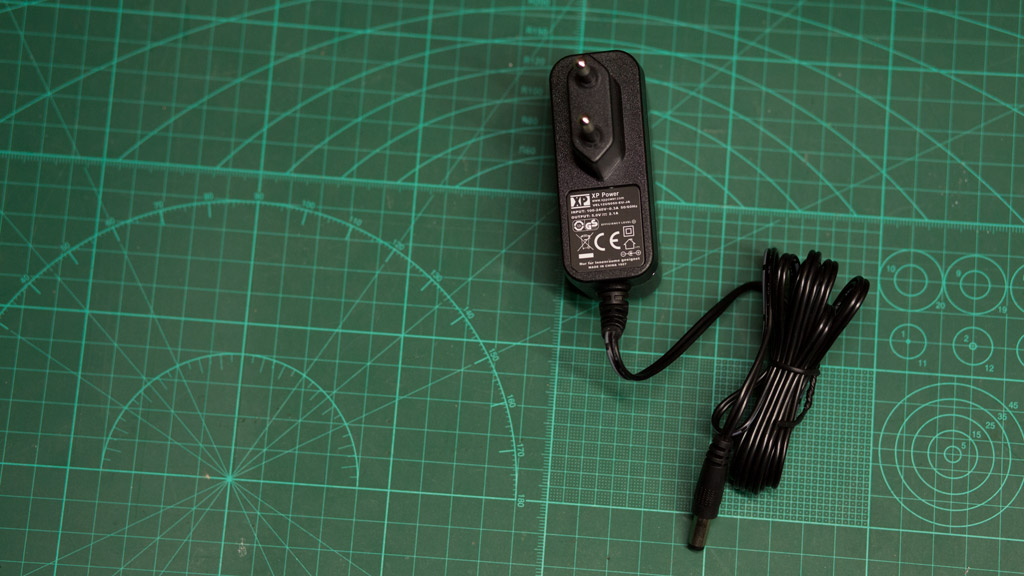

Блок живлення 5 В для приймача

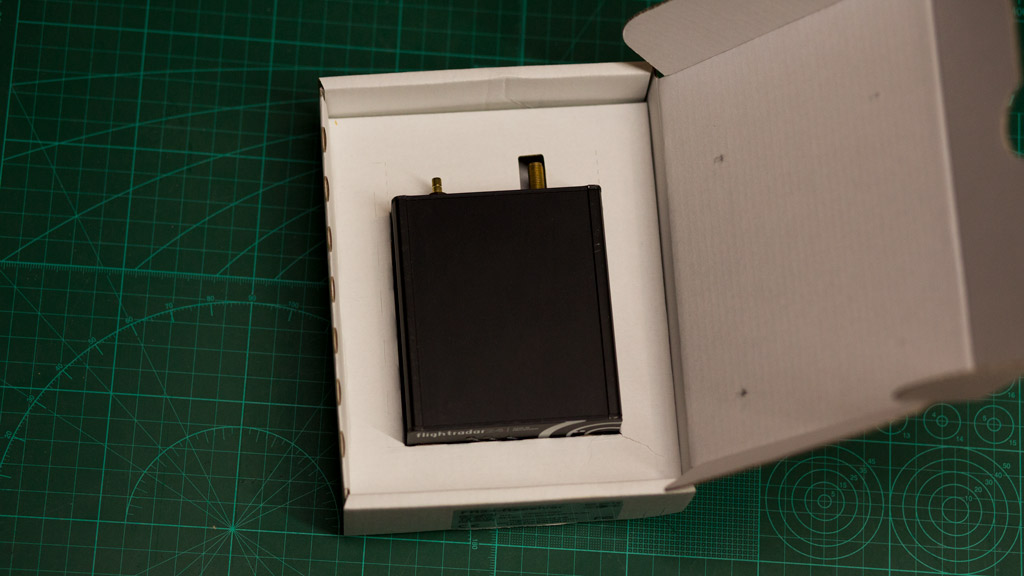

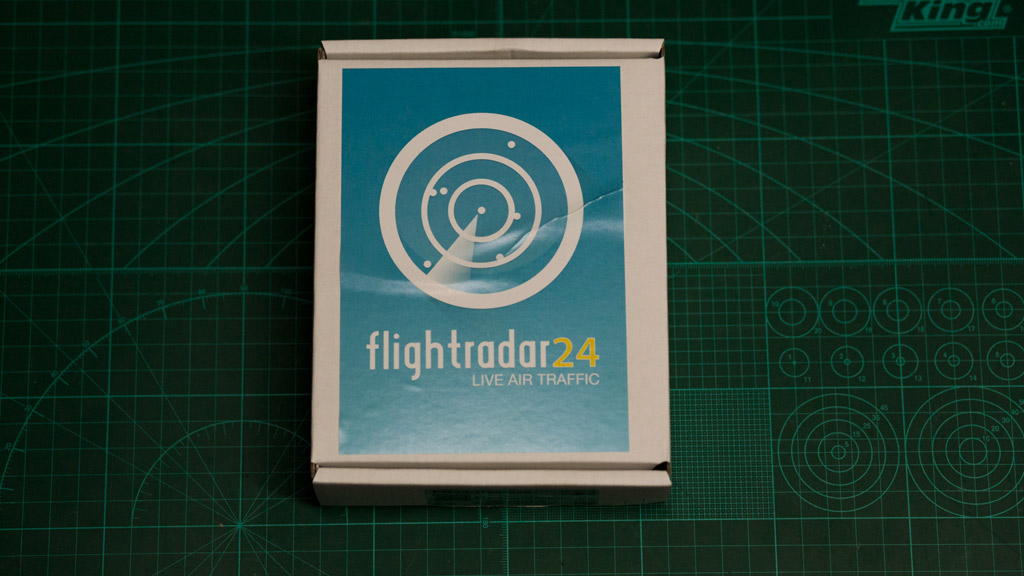

Упаковка, в якій лежав приймач

Розгляньмо докладніше сам приймач. Це брендований приймач Radarcape німецького радіоаматора Günter Köllner; наразі Radarcape продається за ціною 624.75 €.

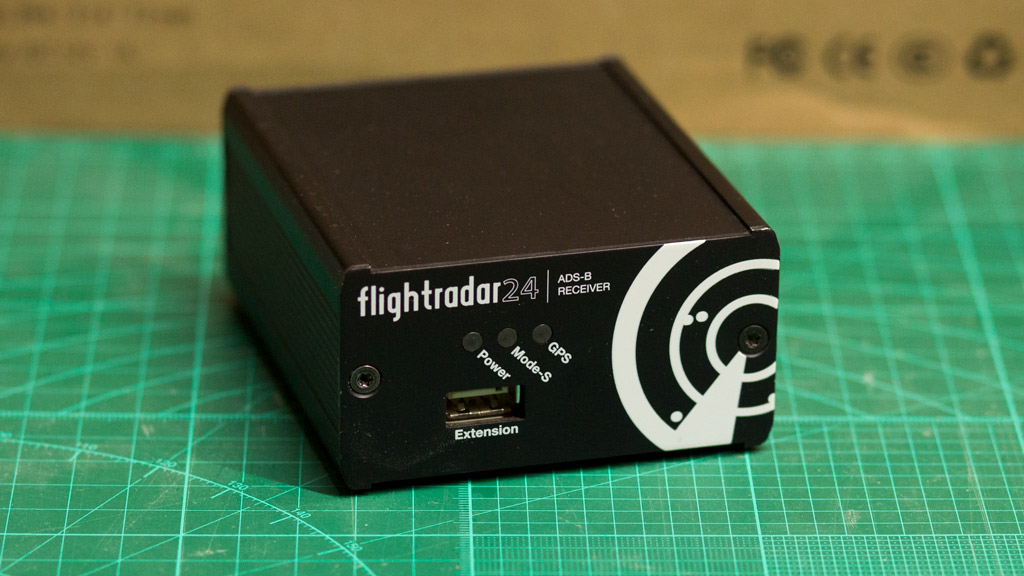

Лицьовий бік приймача

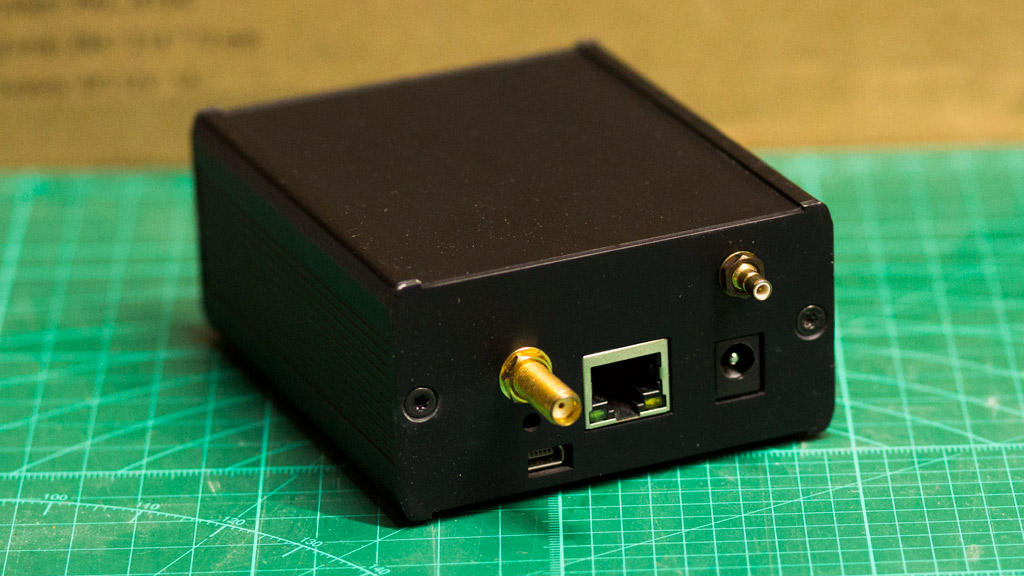

Зворотний бік

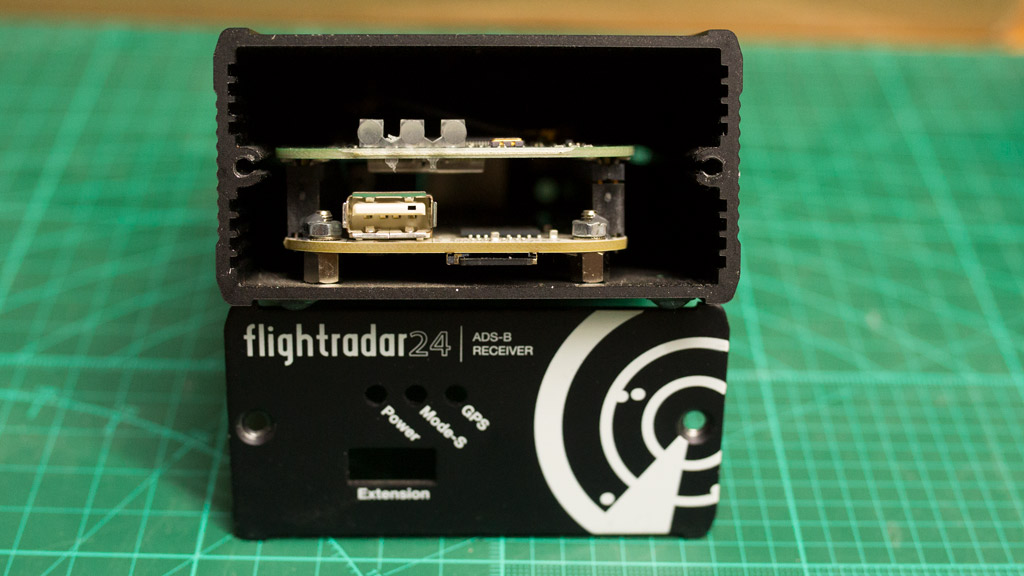

Знята передня кришка

Усередині девайс являє собою маленький Linux-комп’ютер на платформі BeagleBone з хитрим радіомодулем. Платформа BeagleBone побудована на процесорі AM335x 720MHz ARM Cortex-A8, 256MB DDR2 RAM, 8-bit eMMC flash memory: 4GB.

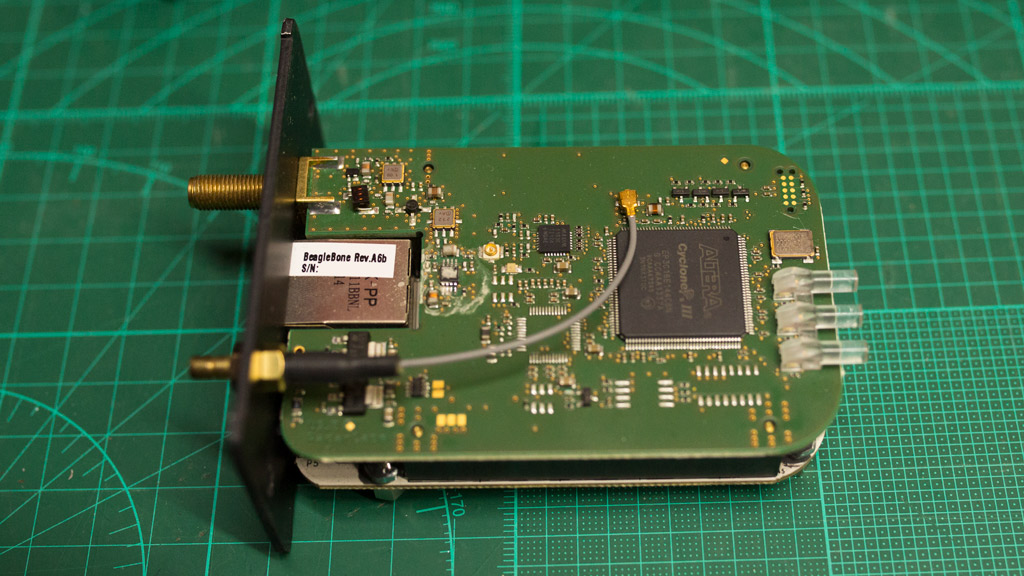

Вигляд на приймальну частину

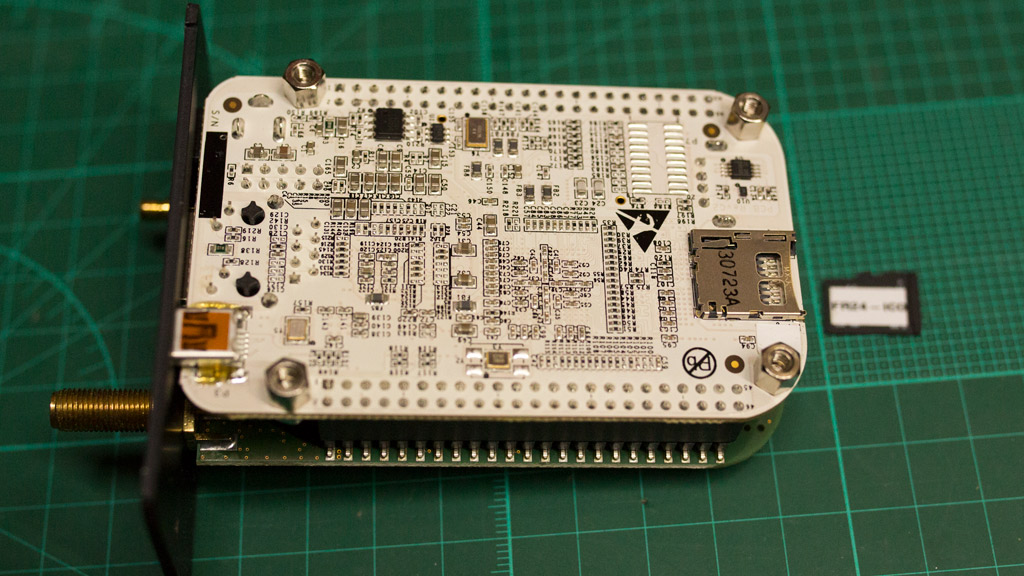

Вигляд на «мізки» приймача

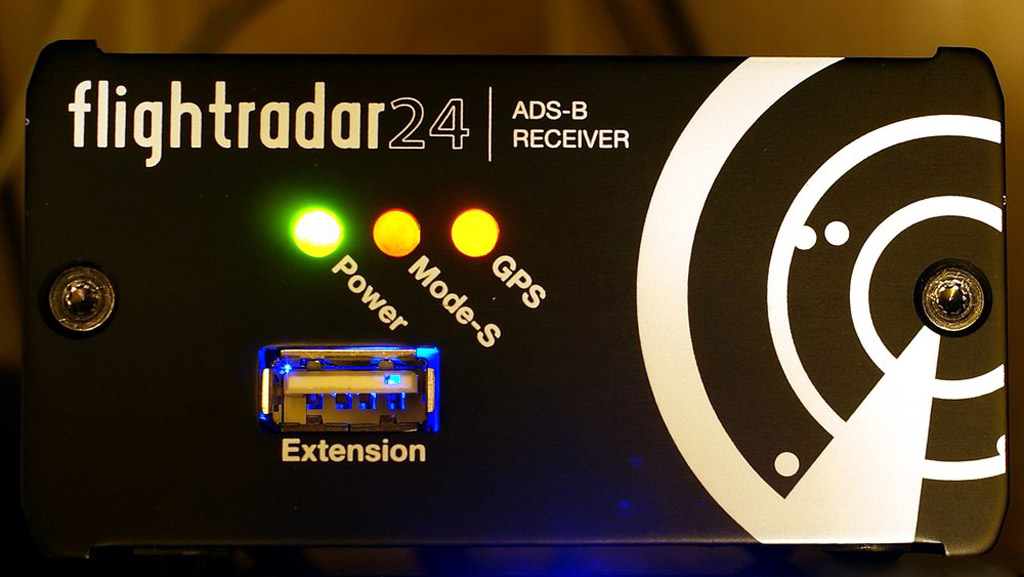

Перше ввімкнення і блимання лампочками

Плата має веб-інтерфейс, до якого можна підключитися через браузер і спостерігати за роботою приймача.

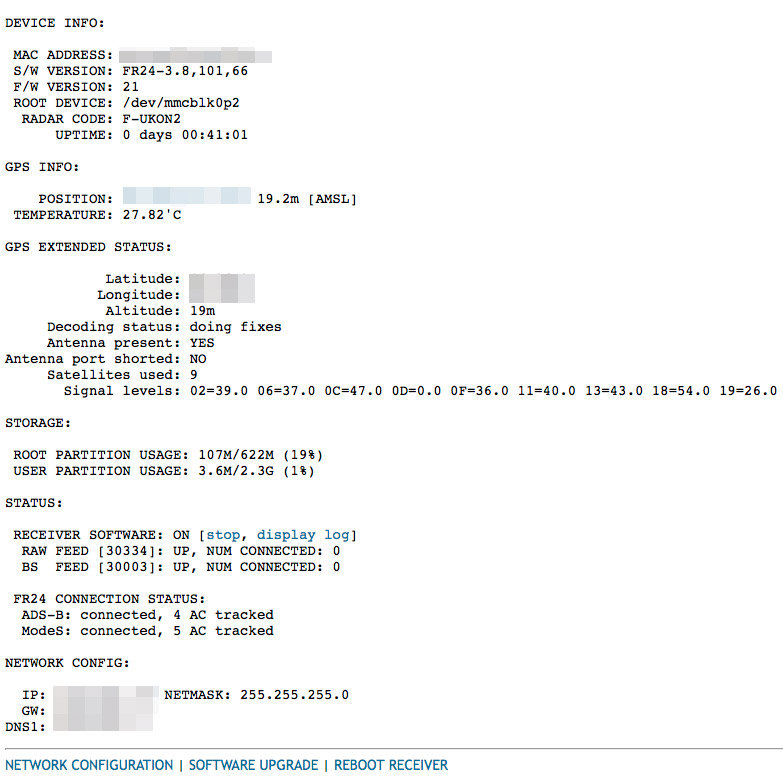

Екран статусу пристрою

До приймача можна підключитися клієнтською програмою Virtual Radar Server за протоколом Basestation (порт 30003) або за протоколом RAW Beast (порт 30334).

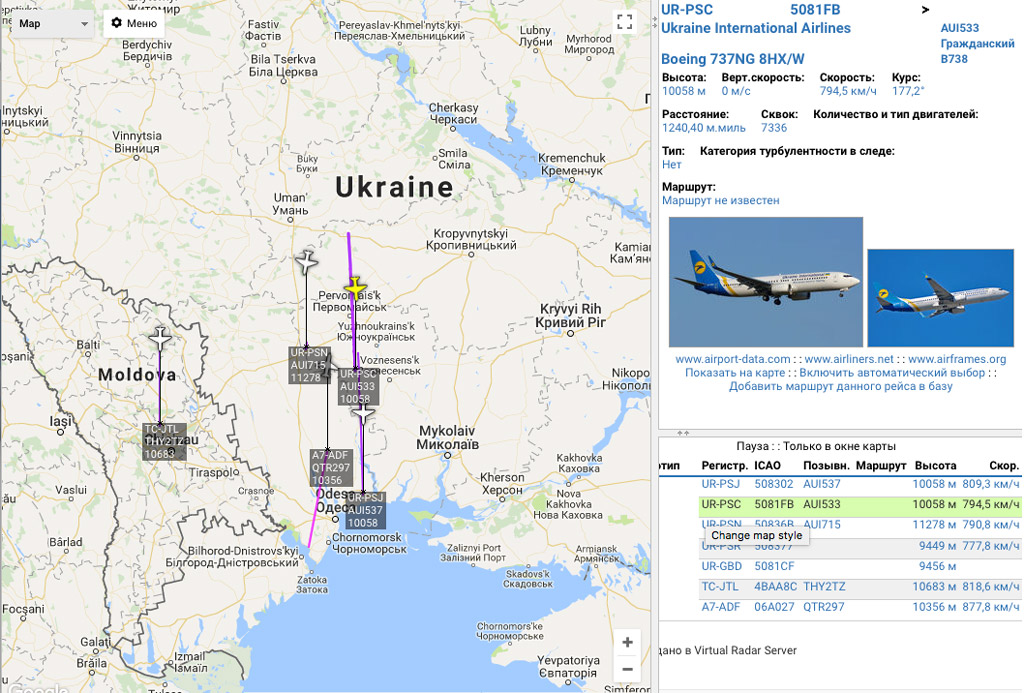

Відображення літаків, прийнятих FR24 Box Receiver, у програмі Virtual Radar Server

Під час першого ввімкнення приймач реєструється в системі й активується преміум-акаунт, який дає змогу переглядати сайт FR24 без реклами, а також додає інші можливості, зокрема перегляд різної статистики. Нижче приклад статистики на основі даних, зібраних із приймача.

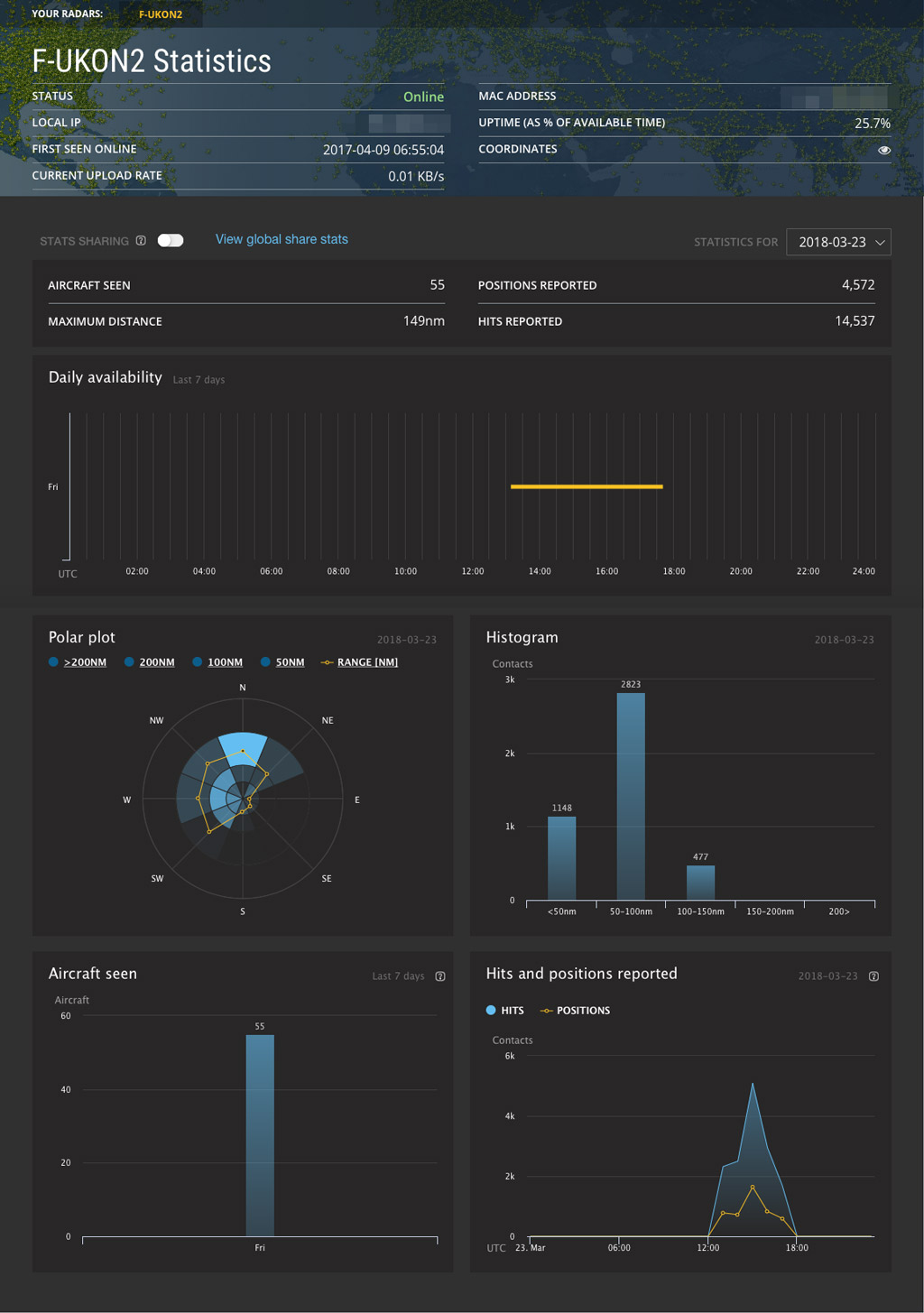

Статистика приймача FR24 Box Receiver
