Робимо Яґі за допомогою 3D-принтера. Продовження
Архівний запис.
Після перших спроб зібрати Яґі на круглому бумі в польових умовах я зрозумів, наскільки це незручно. Директори прокручуються в різні боки, і затискання болтами зовсім не допомагає. Кріплення стало б надійнішим, якби просвердлити в бумі отвори під кріпильні болти. Але це ускладнює виготовлення (треба друкувати кондуктор для точного свердління) і знижує міцність буму.

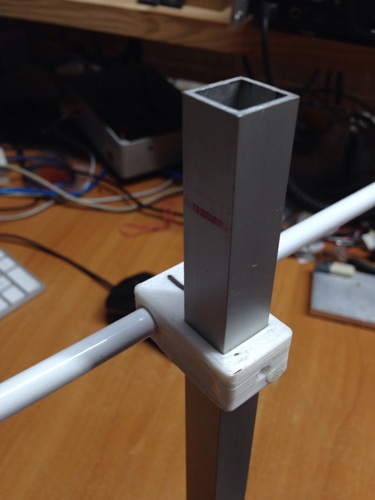

Тому для буму я обрав квадратну трубу і переробив кріплення директорів. Спочатку це був простий варіант, як на фото нижче, але через кілька тижнів використання я від нього відмовився. Виявилося, що я заклав замалий допуск на усадку пластику. До того ж хотілося мати універсальний тримач для всієї антени.

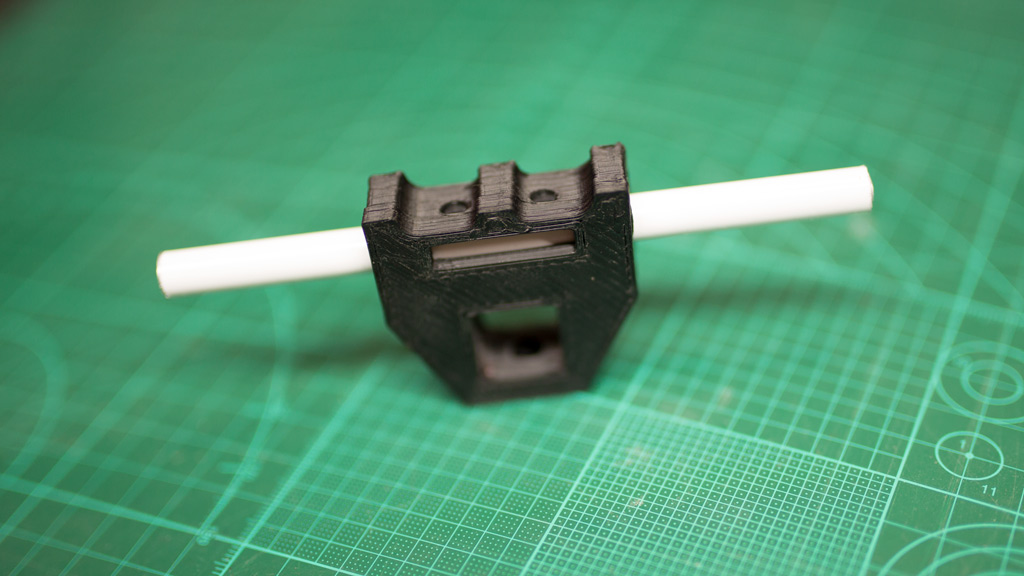

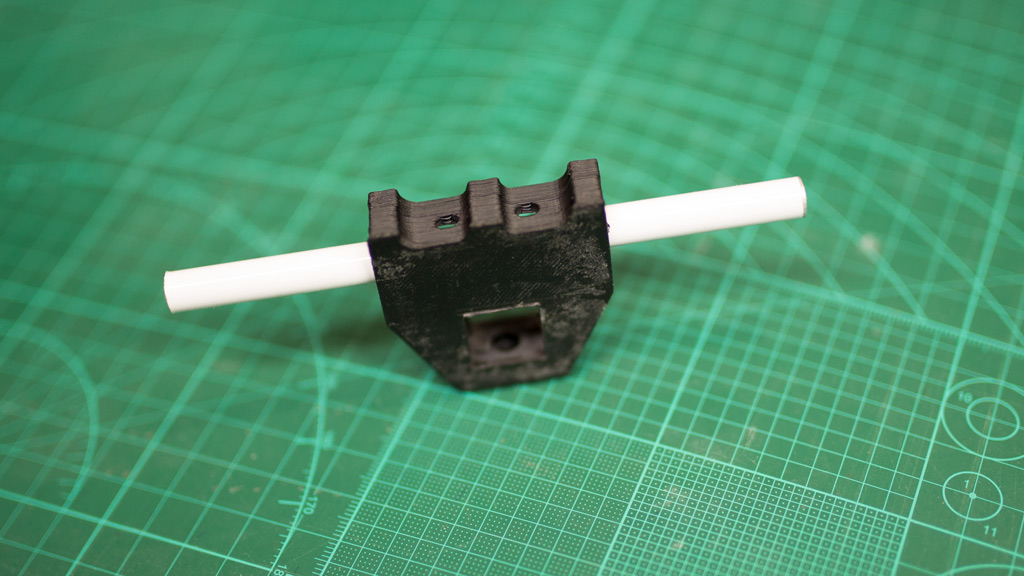

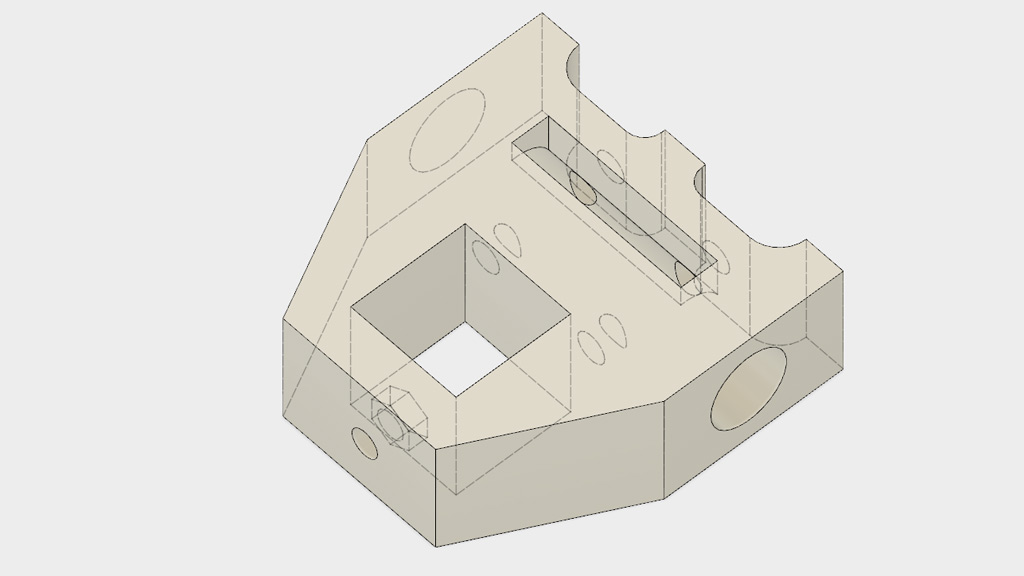

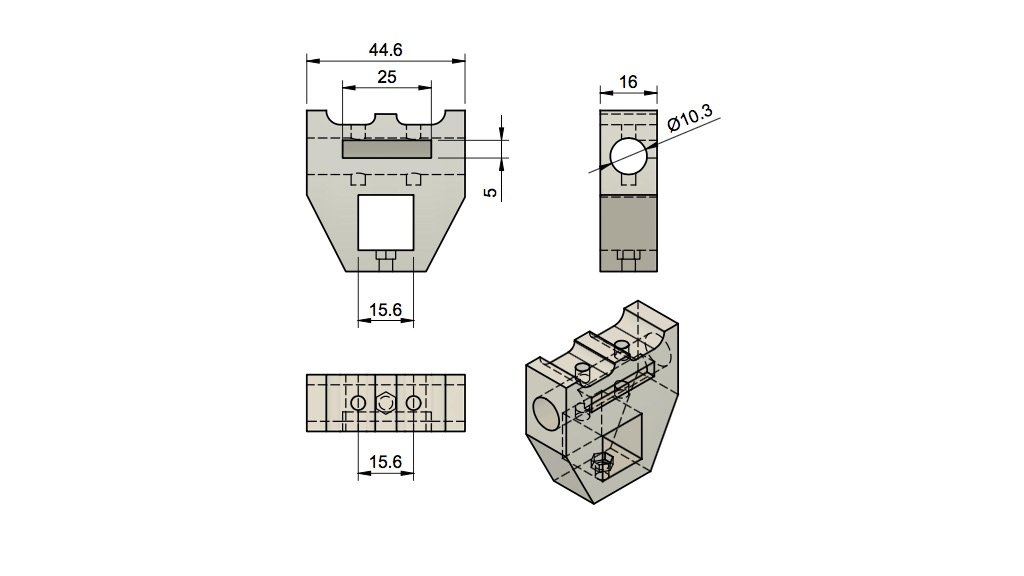

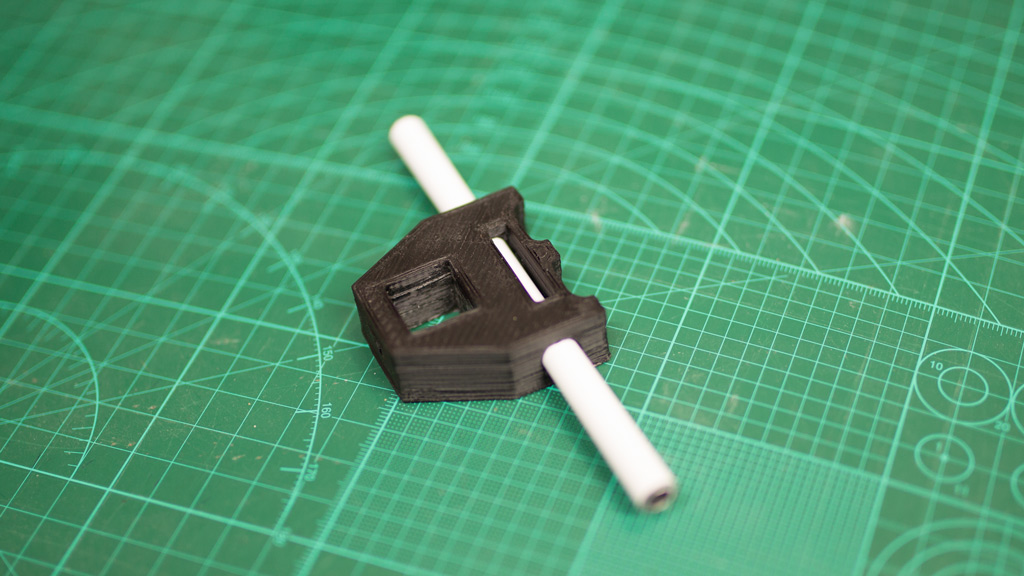

Тому я змоделював наступну версію тримача, здається, восьму. Тепер у нього можна вставляти розрізаний вібратор і прикручувати трубки до кабелю. У цій версії це трубки 10 мм і бум 15x15 мм.

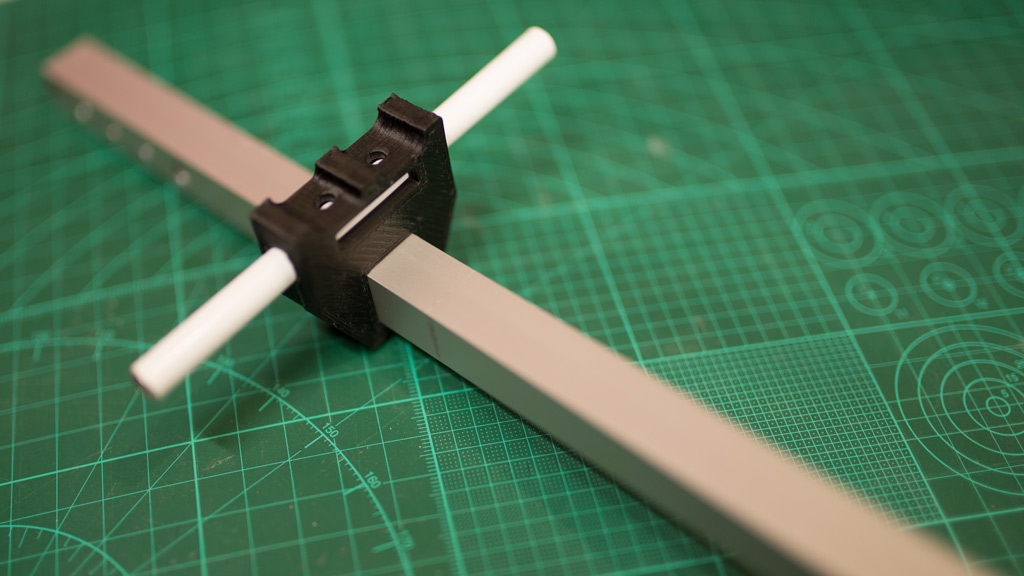

Цей самий тримач можна одразу використовувати і для встановлення директорів та рефлекторів на бум. За потреби в паз вставляється гайка М3, і болтом тримач притискається до буму. Для похідного варіанта сили тертя достатньо, щоб утримувати вібратори і без притискних болтів.

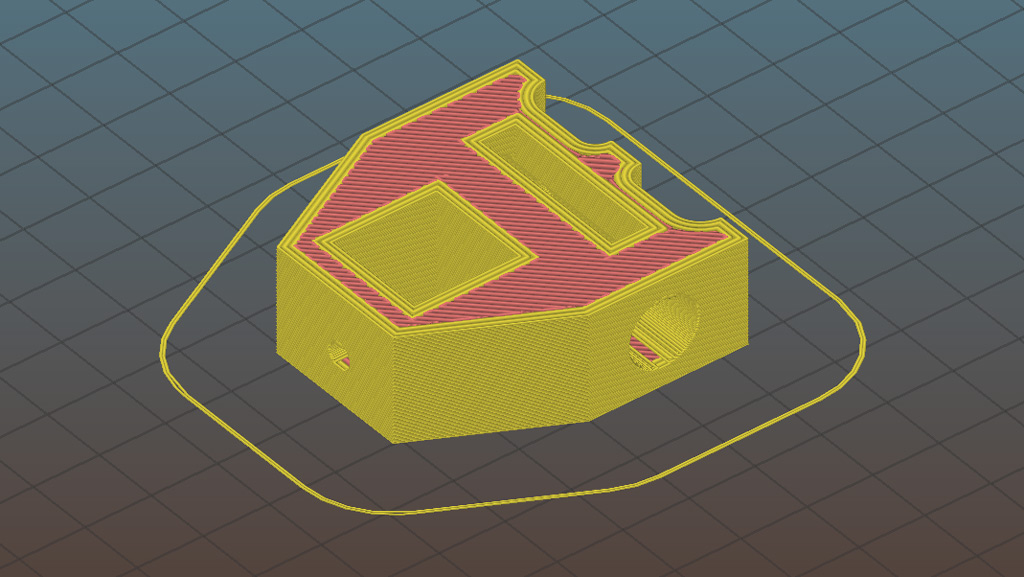

На один тримач іде 9 метрів пластику діаметром 1,75 мм, вага готової деталі — 23 грами.
